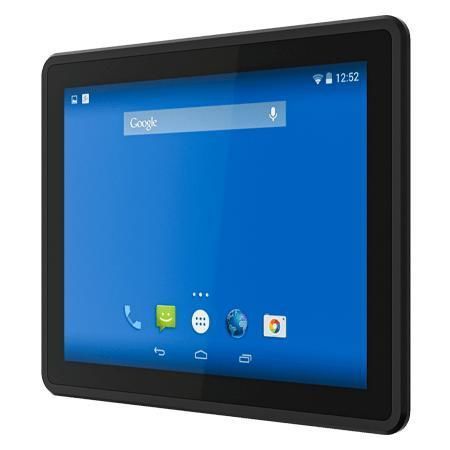

多点触摸屏式工业平板电脑 R15FA3S-EHC3

PCAP电容式触摸屏15"1024 x 768

概述
Winmate R15FA3S-EHC3 是一款基于 NXP i.MX6 E 系列的 15 英寸 HMI 面板电脑，面向机器控制、工厂自动化及操作员界面等工业应用。设备配备投射式电容多点触控屏、无风扇 ARM 计算、前面板 IP65 防护以及可选 Power over Ethernet (PoE)，以简化布线与电源管理。

主要特性

• 15.0 英寸 1024 x 768，Projected Capacitive 多点触控（P-CAP）
• NXP i.MX6 双核 1.0 GHz 处理器
• 无风扇设计，低功耗、静音运行
• 支持 PoE（PD，802.3at）
• 前面板 IP65（防水防尘）
• I/O：USB（Console/Mini/Type-A）、RS232/422/485、Micro SD、RJ45（PoE）、Micro HDMI（可选）

产品亮点

• True-flat 前面板便于清洁，适合生产现场的维护要求
• PoE 将数据与供电合并一根线缆，简化远端 HMI 部署的布线
• ARM 平台提供嵌入式应用所需的高效计算能力与低能耗
• P-Cap 触控支持多点触控，覆盖玻璃具有耐划伤特性
• 面板安装卡扣与 VESA 选项，方便在控制柜或操作台集成

认证

• CE、FCC

技术规格

• 显示
  • 尺寸：15.0 inches
  • 触控 / 玻璃：Projected Capacitive Multi Touch Screen
  • 分辨率：1024 x 768
  • 亮度：300 nits
  • 对比度：2000:1
  • 可视角度：88/88/88/88
  • 有效显示区域：304.1 x 228.1 mm
• 系统
  • 处理器：NXP i.MX6 双核 1.0 GHz
  • 内存：1 GB（默认）；2 GB（可选）
  • 存储：板载 eMMC 16 GB（默认）；32 GB eMMC（可选）
  • 操作系统（可选）：Ubuntu 18.04、Android 6.0、Debian 7.0、Linux 4.1.15 + Qt 5.5
  • WLAN / Bluetooth：通过 mPCIe Wi‑Fi 模块可选
• 机械
  • 尺寸：353 x 277 x 42 mm
  • 开孔尺寸（Cut out）：336 x 266 mm
  • 重量：约 3.0 kg
  • 安装：面板安装；VESA 安装
  • 外壳：金属前框 + 塑料后壳
  • 散热：无风扇设计
• 环境
  • 工作湿度：10% 至 90% RH，非冷凝
  • 工作温度：0°C 至 50°C
  • 存储温度：-10°C 至 60°C
  • 防护等级：前面板 IP65
• I/O 端口
  • USB：1 x Console Port (Mini USB)、1 x USB OTG、1 x USB 2.0 (Type-A)
  • 串口：1 x RS232/422/485（默认 RS232）
  • 网口：1 x RJ45 with PoE (PD, 802.3at)
  • 视频：1 x Micro HDMI（可选）
  • SD 卡：1 x Micro SD 插槽
  • 扩展：1 x mPCIe 插槽（half-size Wi‑Fi）
  • CANBUS：1 x CANBUS（D-sub9）
  • 电源输入：1 x 12V DC，2 针接线端子
• 配件与电源
  • 适配器：100 ~ 240V AC 转 12V DC（建议 12V 50W）
  • 电源线、VESA 螺丝、安装卡扣、驱动光盘与使用手册（视配置而定）
