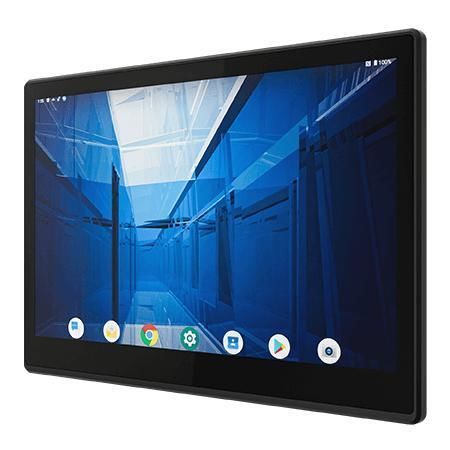

多点触摸屏式工业平板电脑 W14FA3S-EHA1

PCAP电容式触摸屏14"1920 x 1080

概要
Winmate W14FA3S-EHA1 是一款基于 NXP i.MX6 E-Series 双核 1.0 GHz 的 14 英寸 HMI 面板电脑，面向机械控制、工厂自动化和操作员 HMI 应用。产品具有真平面前面板、无风扇设计、前面 IP65 防护、PoE 支持及丰富的工业 I/O，便于系统集成。

主要特性

• 14" 1920×1080 显示，投射式电容多点触控 (P-CAP)
• NXP i.MX6 双核 1.0 GHz 处理器
• 无风扇设计，低功耗且运行安静
• 前面板 Front IP65 防水防尘
• 工业 I/O：USB (Type-A、OTG、Console)、RS232/422/485、CANBUS (D-sub9)、Micro SD、Micro HDMI（可选）
• LAN RJ45 支持 PoE PD (802.3at)

设计亮点

• 真平面前端便于清洁，适用于对卫生要求高的场所
• P-CAP 多点触控，强化玻璃盖板抗划伤
• 紧凑的面板安装形式，配备安装卡扣便于快速安装；可选 VESA 安装
• 金属外壳搭配 ABS+PC 组件，满足工业耐用性要求

适用场景

• 机械控制面板与操作员 HMI
• 工厂自动化与嵌入式控制系统
• 需 PoE 或面板安装形式的 OEM 与系统集成项目

认证

• CE
• FCC

技术规格

• 型号：W14FA3S-EHA1
• 品牌：Winmate
• 显示：Projected Capacitive Multi-Touch，14.0"（有效显示区域 309.312 x 173.988 mm）
• 分辨率：1920 x 1080，亮度：700 nits，对比度：1200:1，视角：89/89/89/89
• 处理器：NXP i.MX6 双核 1.0 GHz
• 内存：1 GB（默认）、2 GB（可选）
• 存储：eMMC 16 GB（默认）、eMMC 32 GB（可选）
• 操作系统（可选）：Linux Ubuntu 18.04、Android 6.0、Debian 7.0、Linux 4.1.15 QT 5.5
• 尺寸：340 x 220 x 62 mm；开孔尺寸 (Cut out)：318.6 x 198.6 mm；重量：2 kg
• 安装：面板安装（默认）、VESA（可选）
• 工作环境：0°C 至 50°C；存储温度：-10°C 至 60°C；湿度：10% 至 90% RH 非冷凝
• I/O：1 x Console (Mini USB)、1 x USB OTG、1 x USB2.0 (Type-A)、1 x RS232/422/485、1 x Micro HDMI（可选）、1 x Micro SD、1 x mPCIe、1 x CANBUS (D-sub9)、1 x LAN RJ45 (PoE PD)
• 电源输入：12V DC（2 针端子）；适配器：12V 50W

附件与电源

• 随附附件：100~240V AC 转 DC 适配器、电源线、VESA 螺丝、安装卡扣
• 电源规格：12V DC（适配器 12V 50W）
