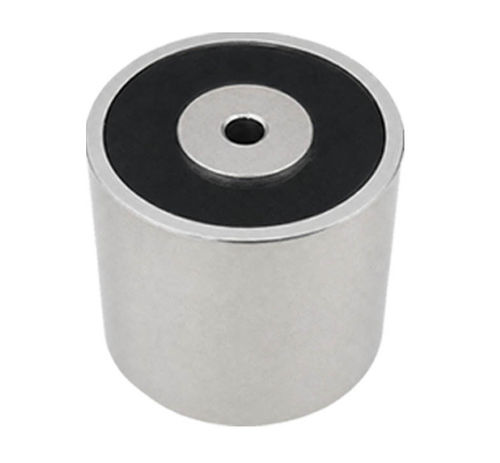

电控起重磁铁 WL4542

搬运电磁

产品概述
Weilong Technology的电磁夹具WL4542是一款电控磁性夹持装置，设计用于在工业自动化和制造环境中抓取、定位和固定铁磁性零件。该产品支持快速通断控制，可集成到机器人抓手、夹具、焊接夹具和物料搬运系统中。

工作原理

• 线圈驱动：电流通过线圈，在铁芯周围产生磁场。
• 磁性吸引：产生的磁场使铁芯磁化，从而对钢制或磁性工件产生夹持力。
• 通断控制：断电后磁场消失，工件立即释放。
• 夹持力受线圈功率、铁芯材料、气隙、接触面积和供电电压影响。

应用

• 机器人抓手与自动化末端执行器。
• CNC机床及加工中心的工件夹持与工装固定。
• 焊接夹具与装配工装以提高定位和焊接质量。
• 物料输送、包装设备和钣金加工生产线。

优点

• 电控即刻夹持与释放。
• 体积紧凑，具备精确定位能力。
• 寿命长，机械活动部件少。
• 便于集成到自动化系统中。

缺点/注意事项

• 需持续供电以维持夹持力，长时间夹持时能耗增加。
• 持续通电时线圈会发热，需做好散热管理。
• 对气隙和接触面不平整较为敏感，需保持接触面清洁。
• 断电会立即失去夹持力，如需失电保护请另行设计。

故障排除与维护

• 无磁力：检查电源、接线和线圈电阻。
• 夹持力低：检查是否存在较大气隙、接触面脏污、电压不符或线圈损坏；清洁接触面并确认工作条件。
• 过热：确认合适的工作周期并采取散热或冷却措施。
• 工作不稳定：检查安装是否牢固，确保电气连接良好并减少振动。
• 反应慢：检查控制电源和电压稳定性。
• 维护：定期检查电气连接和线圈状况，清洁接触面并监测温度。

参数/技术规格

• Brand: Weilong Technology
• Model Number: WL4542
• 额定电压：DC 12V 或 24V
• 额定功率：2–5 W
• 工作模式：Power on → magnet on
• 夹持力：20 kg
• 工作占空比：100%
• 电阻：100 Ω
• 使用寿命：100,000 次循环
• 认证：CE、RoHS、ISO9001
• 材料：高性能磁体、碳钢外壳
• 引线长度：50 mm
• 安装方式：螺钉安装
• 尺寸公差：±0.1 mm
• 防水性：无
• 绝缘等级：B
• 耐压测试：AC 600 V 50/60 Hz 2 s
• 无励磁保持力：0
• 工作温度：-10 °C 至 100 °C
• 占空比范围：1–100%
• 螺纹深度：N/A
• 付款条款：电汇（TT）或即期信用证（L/C）
• 样品订单：支持
• 保修：2 年
• 最小起订量：2000 件
• 供货能力：每周 5000 件
• 交货时间：30 天
• 装运港：深圳
