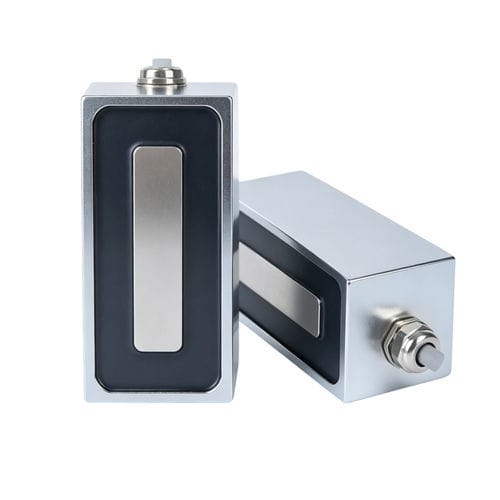

电控起重磁铁 WL10050

用于钢板搬运紧凑型

产品概述
WL10050 为矩形电磁铁，适用于工业场景的磁性吸附与起吊。矩形磁芯相比圆形磁芯接触面积更大，对钢铁等铁磁材料提供稳定的吸持力。

主要特点

• 高保持力：典型保持力约80 kg。
• 直流电压选项：可选 DC 12V、18V、24V（其它电压可定制）。
• 体积紧凑：矩形结构利于表面直接接触和高效集成。
• 工作与温度：支持连续工作（1–100%），工作温度范围 −10°C 至 100°C。
• 结构：碳钢外壳、绝缘铜线圈、引线长度200 mm，螺丝孔安装。

WL10050 产品详情
该装置通常由铁芯、绝缘铜线圈和保护外壳组成。通过施加额定直流电压驱动，磁力随电流变化，可通过电源或控制电路调节。一些型号具有抗残留磁设计或防腐涂层等可选配置。

技术参数（节选）
Brand: Weilong Technology
Model: WL10050
额定电压(V): DC 12V、18V、24V
额定功率(W): 14–20 W
保持力: 80 kg
电阻: 68 Ω
引线长度: 200 mm
绝缘等级: B
工作温度: −10°C 至 100°C
使用周期: 1–100%（可支持连续使用的型号）
使用寿命: 约100,000 次循环
安装方式: 螺丝孔安装
防水: 无（可选涂层）
认证: CE、RoHS、ISO9001
MOQ: 1000 件 / 交货期: 约30天 / 供应能力: 每周5000件

优点与缺点

• 优点：接触面积大、保持力高于圆形磁铁；通过电流可精确控制；结构紧凑且可定制；可按需调整电压/尺寸/吸力。
• 缺点：需持续供电以维持吸附；长时间使用可能过热（建议热管理）；仅对铁磁材料有效；设计或超载不当可能损坏线圈。

故障排除指南

• 1. 磁力不足
  • 原因：电压不足或不稳、接触不良或气隙、线圈老化。
  • 解决方法：稳定电源；保证接触面平整；清除锈蚀/污物；修复或更换线圈。
• 2. 过热
  • 原因：长时间通电、冷却不足、环境温度高。
  • 解决方法：遵守使用周期；检查电压/电流；增加散热或选择耐高温型号。
• 3. 无反应
  • 原因：电源故障、线圈损坏、控制电路故障。
  • 解决方法：检查接线和电源；用万用表检测线圈；更换故障部件。
• 4. 释放慢或剩磁
  • 原因：残余磁性、控制电路时序或机械卡滞。
  • 解决方法：使用反向脉冲或消磁电路；添加弹簧等机械释放；选择低残磁芯材。
• 5. 能耗过大
  • 原因：电压/电流设定不当、绝缘退化、线圈设计不当。
  • 解决方法：使用适配电源；评估绝缘；更换为高效型号。
• 6. 固定/机械问题
  • 原因：螺丝松动、振动、安装不当。
  • 解决方法：拧紧紧固件；添加防振措施；确保正确安装。
• 7. 线圈损坏或烧毁
  • 原因：过压/过流、过热、绝缘故障。
  • 解决方法：使用保险丝/温控等保护；安装稳压装置；更换烧毁线圈。
• 8. 残余磁场
  • 原因：铁芯滞后特性、持续励磁。
  • 解决方法：采用抗残磁设计；施加反向脉冲；选择适当的芯材。

应用
在自动化与机器人领域用于金属件定位、在物料搬运中用于钢板/废料的提升、包装与分拣设备中的定位与控制、磁性锁具、汽车焊接与测试夹具、测试机构、磁性夹具与工业治具等场景。可按需定制特殊规格。

技术规格

• Brand: Weilong Technology
• Model: WL10050
• 额定电压: DC 12V、18V、24V（可选其他直流电压）
• 额定功率: 14–20 W
• 保持力: 80 kg（典型值）
• 电阻: 68 Ω
• 引线长度: 200 mm
• 绝缘等级: B
• 工作温度: −10°C 至 100°C
• 使用周期: 1–100%（可选连续使用型号）
• 使用寿命: 约100,000 次循环
• 材料: 碳钢外壳 / 磁性钢芯
• 安装: 螺丝孔安装
• 认证: CE、RoHS、ISO9001
• MOQ / 交期 / 供应能力: ~1000 件 / 30 天 / 每周 5000 件
