磁性固定器 WL4025

圆柱形车用电子设备

概述

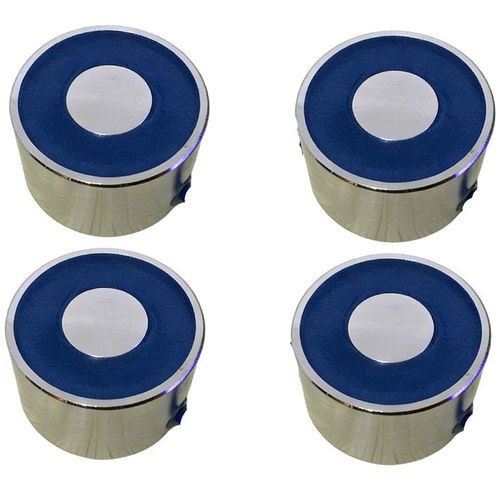

圆形保持电磁铁为直流供电的电磁体，设计用于对铁磁性金属工件进行可控保持。圆形结构保证磁场分布均匀，并与平坦金属表面保持稳定接触。本产品面向工业用途，并提供连续工作、定制电压、线缆直径与长度及表面涂层等选项。

主要特性
该磁铁仅在内部铜线圈通电时产生磁力；并非永磁体。它在紧凑的圆形外壳中提供较高的保持力，采用密封结构以适应工业环境，并可提供连续工作型和耐腐蚀的锌（或镍/环氧）涂层。通过选择合适的电压和占空率，可优化功率与热性能。

优点

• 通过直流电源实现可控的保持力；可实现快速通断控制。
• 体积小而保持力高；提供可连续运行（100% ED）型号。
• 密封结构和耐腐蚀涂层适用于工业环境。
• 按规格使用时维护少、使用寿命长。

缺点

• 维持保持力需连续供电；断电后不保持。
• 长时间使用可能产生热量；连续工作需适当的散热管理。
• 保持力高度依赖接触表面状态（平整度、漆层、锈蚀）和材料（必须为铁磁性）。
• 根据钢种和磁路可能存在残留磁性。

应用

• 工业自动化：在加工、焊接或装配过程中固定金属零件。
• 安全锁定与电磁锁，用于门禁和工业门。
• 机器人：在装配与搬运过程中固定钢制零件。
• 运输设备、自动售货机、医疗及实验室设备等需要稳定、低噪保持的场景。

数据表（摘要）
Brand: Weilong Technology
Model Number: WL 4025
Rated Voltage (V): DC 24V
Rated Power (W): 4.5 W
Work Model: Holding Suction
Attraction Force: 3500 GF
Stroke (mm): Customized
Reset Time (s): 1 S
Service Life: 约500,000次循环
Certification: CE, ROHS, ISO9001
Material: 碳钢外壳，锌镀层（可选镍/环氧）
Lead Wire Length (mm): 200（可定制）
Install Style: screw（螺丝安装，螺纹深度 M5 * 6）
Tolerance of Dimension: +/- 0.1 MM
Water-proof: yes（密封）
Insulation Class: F（155°C）
Hi-Pot Test: AC 600V 50/60Hz 2s
Resistance: 132 ohm
Working Temperature: -10°C 至 100°C
Duty Cycle: 1–100%（可选连续工作）
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 PCS
Supply Ability: 每周5000件
Delivery Time: 30 Days
Port of Loading: Shenzhen

性能及选型说明
公示的保持力在理想条件下测得（光滑平整的低碳钢、完全贴合、无气隙）。实际工况（涂层、锈蚀、薄板、表面粗糙度）会降低保持力；建议预留30–50%的安全裕度。常见直流电压有12V、24V和48V；在工业自动化中24V DC常用。连续工作（100% ED）型号需配备适当的散热和热管理措施。

特性 / 技术规格

• Brand: Weilong Technology
• Model: WL 4025
• Rated Voltage: DC 24V
• Rated Power: 4.5 W
• Attraction Force: 3500 GF
• Work Model: Holding suction（电磁保持）
• Service Life: ~500,000 次循环
• Material / Housing: 碳钢外壳，锌镀层（可选镍/环氧）
• Lead Wire Length: 200 mm（可定制）
• Install Style: 螺丝安装（螺纹深度 M5 * 6）
• Ingress / Water-proof: yes（密封）
• Insulation Class: F（155°C）
• Resistance: 132 ohm
• Operating Temperature Range: -10°C 至 100°C
• Duty Cycle: 1–100%（可选连续工作）
• Reset Time: 1 s
• MOQ / Supply: 最小起订量 1000 pcs；供应能力 ~5000 pcs/周
• Typical Delivery Time: 30 days
