吸持电磁铁 WL1811
免维护紧凑型24伏

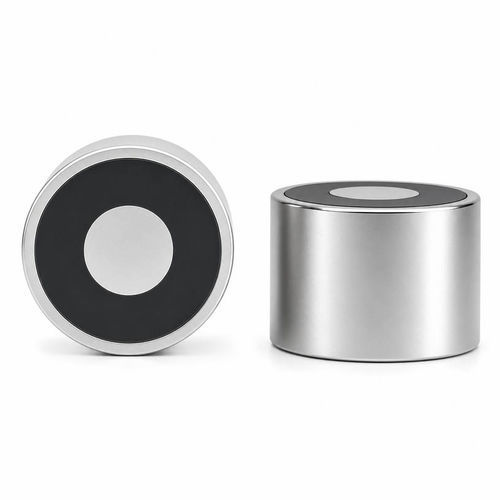

吸持电磁铁 - WL1811 - Weilong Intelligent Technology (Dongguan) Co., Ltd. - 免维护 / 紧凑型 / 24伏

添加到我的收藏夹

添加到产品对比表

产品规格型号

类型: 吸持
其他特性: 紧凑型, 电磁, 功率, 用于自动化设备, 免维护, 24伏, 直流
电压: 12 V, 24 V
力度: 30 N

产品介绍

概述
直流保持电磁铁为直流（DC）供电的电磁装置，用于吸附并保持铁磁性工件。结构为铜线圈绕铁芯，置于钢制外壳内。连接直流电源时能将钢板牢固吸附并保持。这类电磁铁广泛用于工业自动化、机床安全、机器人、磁性门、包装机、起重装置及定位设备等场景。

产品概述
直流保持电磁铁有圆形、方形、扁平及定制款，保持力从数牛到数千牛不等。常见额定电压包括6V、12V、24V、48V DC。可选项：防水设计、高温耐受线圈、防腐涂层、线束及连杆、定制安装孔等。可按应用要求设计为连续或间歇工作。可按OEM需求定制尺寸、磁力、线圈电阻、绝缘等级及工作温度范围。

工作原理
施加直流电压后，电流通过铜线圈。
磁场使铁芯磁化，外壳将磁通引导至接触面。
磁路通过钢件闭合，产生吸引力以保持工件。断电时电流停止，磁场消失，工件释放。部分型号配备退磁电路或低剩磁设计，以实现更快释放并减少剩磁。

主要特性

单位保持力下能耗相对较低的高磁吸附力。
体积小、安装简便，便于集成到自动化系统。
开关响应快、运行安静、重复性高。
提供多种电压（6V、12V、24V、48V）和不同保持能力。
可选防水及抗腐蚀表面处理，适用于恶劣环境。
维护量低，长期运行可靠。

应用

工厂自动化：用于装配、焊接、加工与检测的工件定位。
机器人末端执行器：抓取与放置钢制零件。
包装机械：临时定位与物料搬运。
纺织机械：织物处理与定位。
医疗设备：需要磁性夹持的诊断与实验室设备。
安防系统：电磁门锁、门禁、防火门等。
夹具、CNC机床、半导体设备、印刷机与自动化仓储等。

优点与缺点

优点：保持力高、切换速度快、结构紧凑、易于PLC集成、维护少、支持定制保持力和电压、适合工业连续或间歇使用。
缺点：保持时需持续供电（若无备用电源），空气间隙、锈蚀、油漆或表面不平会降低保持力；若连续工作选型不当可能过热并缩短线圈寿命。

故障排除

保持力弱：检查电源电压，清洁并平整接触面，检查空气间隙或线圈损坏。
过热：检查工作循环、工作电压、环境温度及通风；长时间运行应选连续工作型号。
无磁力：检查接线、接头、熔断器保护、线圈通断及电源输出。
释放慢：可能存在剩磁；可考虑退磁电路或低剩磁设计。
噪音或振动：检查安装紧固件、机械对中和接触面状态。
间歇运行：检查端子松动或线缆断裂，并确保电压稳定及定期维护。

选型建议

根据动态载荷计算所需保持力并留出安全系数。
选择兼容的工作电压（如12V/24V）以保证稳定性能并避免过热。
根据使用要求选择合适的占空比（间歇或100%连续），连续使用需考虑散热。
保持面应清洁平整以获得最大保持力。
考虑环境条件（温度、湿度、粉尘、腐蚀）并在必要时选择防水或防腐版本。
确认尺寸和安装方式是否适合安装空间。
对快速释放应用，选择低剩磁设计或退磁电路。

WL1811 产品数据表
产品名称: DC Holding Electromagnet
绝缘等级: B
型号: WL1811
耐压测试: AC750V/2S
尺寸: Ø18 x H11 mm
使用寿命: >500,000 次循环
保持力: 30 N
交货期: 有现货时 3~5 天
电压: DC 12V/24V
样品订单: 接受
功率: 43 W
最小起订量: 200 PCS
占空比: 10%
保修: 2 年
引线: 底部边缘出线 25cm 或定制
产地: Dongguan, Guangdong
动作形式: Energise to release
表面: 电镀（镀锌）
安装螺纹尺寸: M5 x H19
材料: 钢与漆包线
净重: 168 g
认证: CE/ROHS

特性 / 技术规格
