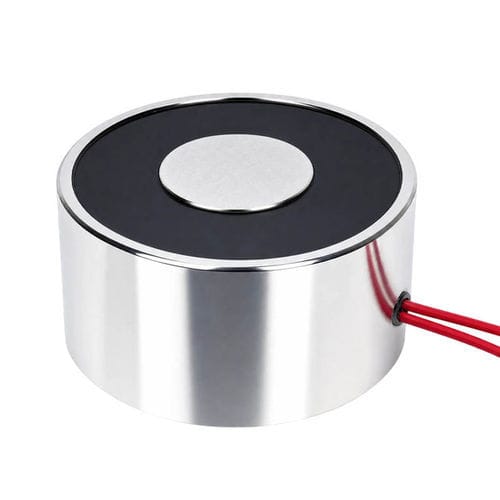

吸持电磁铁 WL8245

闭锁闭锁自保式

概述
永久保持电磁铁将永久磁铁与可切换线圈结合，通过在切换时消耗能量而在非通电时仍维持较高保持力。仅在切换期间消耗能量，适用于安全关键系统、大型夹持、搬运与自动化场景。

主要特性

• 高保持力且几乎无需连续功耗
• 混合设计：永久磁体＋电磁线圈，实现能效切换（通电释放）
• 断电保持（failsafe）
• 体积紧凑，便于集成到机械与自动化系统
• 结构耐用，维护需求低

产品概述与工作原理
该装置由永久磁体产生静态磁场，并配以电控线圈。永久磁体提供基础保持力，向线圈施加短脉冲电流可改变磁通或抵消极性以释放负载；切换后恢复保持状态。只有在切换时才消耗能量，从而节能并在断电时仍能保持。

应用

• CNC 加工的工件夹持（磁性夹具）
• 机器人与自动化拾放用于铁磁件的定位与抓取
• 物料搬运：提升、保持与搬运金属板材或装配件
• 汽车制造中焊接/装配前的定位保持
• 安防与 failsafe 锁、工业制动器
• 自动导引车（AGV）及需低能耗且具 failsafe 保持的连续系统

优缺点

• 优点：仅在切换时耗电、断电仍保持、体积小且磁力大、维护少、潜在寿命长
• 缺点：相比简单电磁铁制造复杂且成本更高、控制电路更复杂、某些设计切换速度可能慢于简单电磁铁、性能受温度与材料影响、仅适用于铁磁目标

故障排查与使用注意

• 保持力下降：检查接触面是否清洁、平整，排除油污、灰尘、生锈或空气间隙
• 无法释放：确认线圈励磁、供电电压与脉冲时序；检查线圈电阻是否损坏
• 过热：避免过频切换；遵守推荐占空比，频繁切换时考虑冷却
• 机械错位：确保配合面对准以优化磁通路径
• 释放时残留力：可能存在少量残磁；可采用退磁脉冲或薄非磁性垫片处理

资料表（摘录）
WL-8425 Permanent Holding Electromagnet Products Data Sheet
产品名称：Permanent Holding Electromagnet
绝缘等级：B
型号：WL-8425-24V
耐压测试：AC750V/2S
尺寸：Ø82 x H45
使用寿命：>500,000 次循环
保持力：1900 N
交期：有现货时 3–5 天
电压：DC 12V / 24V
功率（切换时）：43 W
样品订单：可接受
最小起订量：200 PCS
占空比：10%
保修：2 年
引线：下边缘引出 25 cm 或可定制
产地：中国 广东 东莞
动作形式：通电释放
表面：电镀（锌涂层）
安装螺纹尺寸：M5 x H19
材料：钢 & 漆包线
净重：168 g
认证：CE / ROHS

技术参数

• 型号：WL-8425-24V
• 保持力：1900 N
• 工作电压：DC 12V 或 24V
• 功率（切换）：43 W
• 尺寸（约）：Ø82 x H45
• 占空比：10%
• 使用寿命：>500,000 次循环
• 绝缘等级：B
• 耐压测试：AC750V/2S
• 动作形式：通电释放
• 表面处理：电镀（锌涂层）
• 安装螺纹：M5 x H19
• 引线：下边缘 25 cm（可定制）
• 净重：168 g
• 产地：中国 广东 东莞
• 认证：CE、ROHS
