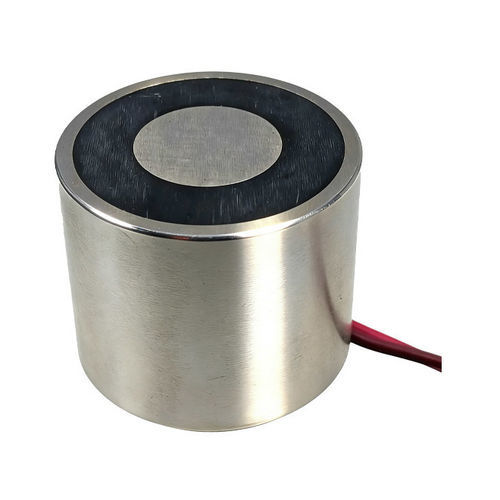

吸持电磁铁 WL3529

闭锁自保式紧凑型

产品概述
WL3529 为锁存（双稳态）电磁铁，将永久磁体与电磁线圈结合，允许在不持续供电的情况下保持位置。可选 DC 12V 和 24V，尺寸 Ø35×29 mm，额定保持力 30 kg（约300 N）。适用于需低能耗且在断电情况下仍需可靠保持的嵌入式与自动化场景。

主要用途 / 适用场景

• 工业自动化与智能控制系统
• 安全锁定与门禁机构
• 电池供电系统与配电场景
• 机器人与智能制造单元
• 医疗设备、交通系统、售货机与紧凑型嵌入式控制

优点

• 能耗极低：仅在切换时需要脉冲供电
• 断电时仍保持吸力，提高安全性
• 通电时间短，线圈发热少、寿命更长
• Ø35×29 mm 紧凑尺寸，适合空间受限安装
• 在合适的极性控制驱动下可实现快速且可靠的切换

限制 / 注意事项

• 释放需要反向极性或专用驱动电路，增加系统复杂度
• 磁路与平衡设计较普通电磁铁更复杂
• 由于永久磁体组件，初始成本可能较高
• 性能受气隙与安装平整度影响较大；错误驱动可能导致无法切换
• 永久磁体在高温下性能可能下降

如何选择锁存电磁铁

• 确定所需保持力（N）：考虑负载重量、接触面状态、安全系数（通常 2–3×）及气隙
• 选择电压与驱动兼容性：常见 12V/24V DC；确认驱动支持脉冲供电与极性反转或选择双线圈方案
• 检查工作循环与切换曲线：估算每小时/每天切换次数、脉冲时长（ms）及热管理（推荐占空比 10%）
• 核对机械尺寸与安装方式：Ø35×29 mm，安装螺纹 M5×H19，导线出口与接头要求
• 评估环境要求：工作温度、湿度、尘/油暴露及所需防护等级
• 验证可靠性：寿命（>500,000 次）、绝缘等级 B、耐压测试 AC750V/2s 与检测报告
• 如需定制：可调整保持力范围、电压等级、防水、导线长度、表面处理与安装方式

常见问题 — 精选回答

• 什么是锁存电磁铁？ — 一种使用永久磁体与切换线圈，在无持续供电情况下仍能保持状态的双稳态磁力执行元件。
• 与普通电磁铁有何不同？ — 普通电磁铁需持续通电以维持吸力；锁存型在断电后依然保持吸力。
• 释放需要反向极性吗？ — 是的，释放通常通过施加反向极性/电流或合适的线圈驱动实现。
• 有哪些电压可选？ — 常见 DC 12V 与 DC 24V（可定制其他电压）。
• 断电时安全吗？ — 若安装正确，可在断电时维持保持力。

产品数据表（摘要）
产品名称：Permanent Electromagnet
型号：WL3529（部分资料列为 WL-3529-24V）
尺寸：Ø35 × H29 mm
保持力：30 kg（≈300 N）
电压：DC 12V / 24V
功率（脉冲）：28 W
推荐占空比：10%
绝缘等级：B
耐压（Hi-Pot）测试：AC 750V / 2s
使用寿命：>500,000 次循环
净重：168 g
安装螺纹：M5 × H19
导线：底部引出 25 cm（可定制）
动作形式：通电释放（需反向极性复位）
表面处理：镀锌电镀
材料：钢体与漆包线线圈
最小订单量：2 件；接受样品订单
保修：2 年
认证：CE、RoHS
产地：广东省东莞市

技术规格

• 型号：WL3529（WL-3529-24V）
• 类别：锁存 / 永久电磁铁（双稳态）
• 保持力：30 kg（≈300 N）
• 电压：DC 12V、DC 24V
• 功率（脉冲）：28 W
• 推荐占空比：10%
• 绝缘等级：B
• Hi-Pot：AC 750V / 2s
• 寿命：>500,000 次
• 净重：168 g
• 安装：M5 × H19
• 导线出口：底部 25 cm（可定制）
• 表面：镀锌
• 材料：钢、漆包线
• 动作：通电释放（需反向极性）
