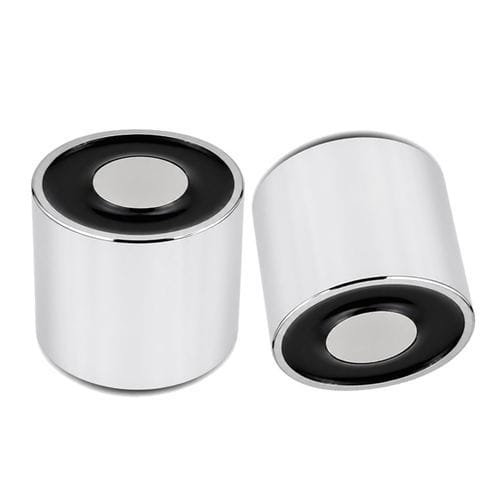

吸持电磁铁 WL2520

紧凑型电流散射24伏

产品摘要
WL2520（Weilong Technology）是一款通电工作以吸引并保持铁磁性零件的保持电磁铁。设备在通电时产生磁场，断电时即时释放工件。适用于需要按需磁化和紧凑尺寸的工业保持、夹具和物料搬运场景。

主要特性

• 按需磁性：仅在通电时产生磁力，便于立即释放。
• 高保持力/体积比：Ø25×20 mm 紧凑设计，保持力高（140 N）。
• 极面平整，确保与工件的最佳接触。
• 直流型号低功耗，适合连续运行。
• 断电自动释放（适用于多种安全系统）。
• 可选电压：直流12V或24V。
• 封装防护和耐候选项，适应恶劣工业环境。
• 响应快：典型激活/释放时间<1秒。

产品概述与工作原理
保持电磁铁将电能转换为受控的磁力，在通电时吸引铁性材料进行保持。与永磁体不同，磁场仅在通电时存在。结构设计旨在在有限体积内最大化保持能力，并采用平坦极面以保证接触可靠。残余磁性可能存在，在精密应用中需予以考虑。

工作流程
电流输入
通电时直流电流通过铜线圈。
磁场产生
励磁的线圈产生磁场。
磁场增强
铁芯集中并增强磁场以提高吸引力。
工件保持
极面接触并牢固保持铁性工件。
断电释放
电流停止后磁场消失，工件被释放。

影响性能的关键参数
电流/电压值
线圈电阻与匝数
铁芯材料与几何形状
接触面状态与平整度（气隙敏感性）

典型应用

• 工业自动化：用于加工、研磨、焊接时的磁性夹具。
• 物料搬运与分拣线：保持钢板、钢条或废料。
• 磁力锁/门锁系统，含紧急释放功能。
• 机器人末端执行器：在装配线上抓取金属件。
• 汽车装配：在装配或焊接过程中保持零件。
• 校准与测试环境中的精密夹具与试验工装。

技术资料（选项）

• 品牌：Weilong Technology
• 型号：WL2520
• 尺寸：Ø25×20 mm
• 保持力：140 N（≈14 kgf）
• 额定电压：直流12V或24V
• 额定功率：3.6 W
• 电阻：32 Ω
• 引线长度：200 mm
• 安装：M4×6 螺丝孔
• 重量：58 g
• 工作温度：-10°C 至 100°C
• 使用寿命：≈100,000 次循环
• 认证：CE、ROHS、ISO9001

系列选型（示例）

• WL-0820 | Ø8×20 | 3 N | 1.6 W | 重量 6.5 g
• WL-1520 | Ø15×20 | 20 N | 1.4 W | 重量 12 g
• WL-2520 | Ø25×20 | 140 N | 3.6 W | 重量 58 g
• WL-3025 | Ø30×25 | 250 N | 4.3 W | 重量 110 g
• WL-5030 | Ø50×30 | 700 N | 6 W | 重量 331 g

优点 / 缺点

• 优点：远程开关控制、即刻吸合/释放、体积小而容量大、机械磨损小、可通过线圈设计调整性能。
• 缺点：保持需持续供电（用于起吊时的安全考虑）、长时间或高负载下发热、可能存在残磁、仅适用于铁磁性材料。

技术规格

• 品牌：Weilong Technology
• 型号：WL2520
• 额定电压：直流12V或24V
• 额定功率：3.6 W
• 保持力：140 N（≈14 kgf）
• 工作周期：1–100%（标称工作周期100%）
• 电阻：32 Ω
• 引线长度：200 mm
• 绝缘等级：B
• 工作温度：-10°C 至 100°C
• 寿命：≈100,000 次循环
• 材料：碳钢外壳
• 安装：螺丝孔（M4×6）
• 认证：CE、ROHS、ISO9001
