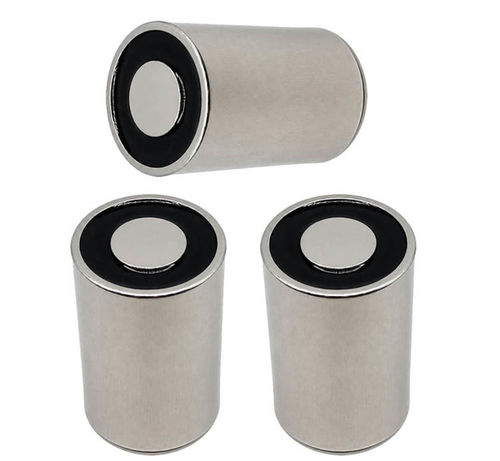

电控起重磁铁 WL1625

搬运紧凑型电磁

概述
电磁保持器是一种通过电磁场控制来保持、定位和释放铁磁性工件的装置。WL1625 提供可开/关的保持功能，适用于自动化和物料搬运场景。典型用途包括零件保持、定位及生产过程中的临时固定。

工作原理
WL1625 采用绕组线圈和磁芯，通电时产生轴向磁场。磁路将在接触面集中磁力，使金属件被吸附并保持。断电后磁场消失，工件释放。性能受线圈设计、电压/电流、气隙、接触面积及芯材影响；现代产品可与传感器或控制器集成实现自动化控制。

应用
在需要可控且可重复的磁性保持场合使用：

• 机器人与装配系统中用于抓取和保持零件
• 钢板及金属件的物料搬运与起吊
• CNC 工装、工夹具与焊接设备的精确定位
• 需要远程控制的安防与锁定装置
• 需精确且可重复固定的实验室与检测设备

优点与缺点
优点

• 保持力可切换，便于受控取放
• 响应快，重复性高，适合自动化周期
• 体积小，易于与控制系统集成
• 电压与安装方式可定制以适配不同应用

缺点

• 需电源供电；断电会影响保持，需配合安全措施
• 长时间通电时线圈会发热，需热管理
• 相比简单机械保持器，初期成本可能更高

故障排除（常见问题、原因与解决方法）
1. 磁力弱

• 可能原因：工作电压/电流不足、气隙过大、线圈或磁芯损坏
• 解决方法：检查电源电压/电流、确保接触面完整、检查线圈与接线

2. 磁体不吸合

• 可能原因：接线故障、控制器或驱动器损坏
• 解决方法：检查接线和连接器，测试控制信号，替换故障部件

3. 过热

• 可能原因：长时间通电、电流过大、通风不足
• 解决方法：降低占空比，改善散热，确认额定参数

4. 保持不稳或晃动

• 可能原因：振动、安装不当、接触面积不足
• 解决方法：固定安装，选择适合载荷的型号，调整安装位置

产品资料（主要参数）
Brand: Weilong Technology
Model Number: WL1625
Rated Voltage (V): DC 12V or 24V
Rated Power (W): 2-5 W
Work Mode: Power on, Magnet on
Holding Force: 3 Kgs
Working Duty: 100%
Resistance: 32 Ω
Service Life: 300,000 cycles
Certification: CE, ROHS, ISO9001
Material: Magnet + Carbon steel housing
Lead Wire Length (mm): 200 mm
Install Style: Screw hole
Dimension Tolerance: +/- 0.1 mm
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1-100%
Thread Depth (mm): /
Payment Term: TT or LC at sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs/week
Delivery Time: 30 Days
Port of Loading: Shenzhen

技术规格

• Brand: Weilong Technology
• Model: WL1625
• 电压: DC 12V 或 24V
• 功率: 2-5 W
• 工作模式: 通电 = 磁体吸合
• 保持力: 3 Kgs
• 电阻: 32 Ω
• 占空率: 100% 工作；duty cycle 1-100%
• 使用寿命: 约300,000 次循环
• 绝缘等级: B
• 工作温度: -10°C 至 100°C
• 引线长度: 200 mm
• 材料: 磁体 + 碳钢外壳
• 认证: CE, ROHS, ISO9001
• 起订量: 1000 件；供应能力: 5000 件/周；典型交期: 30 天
