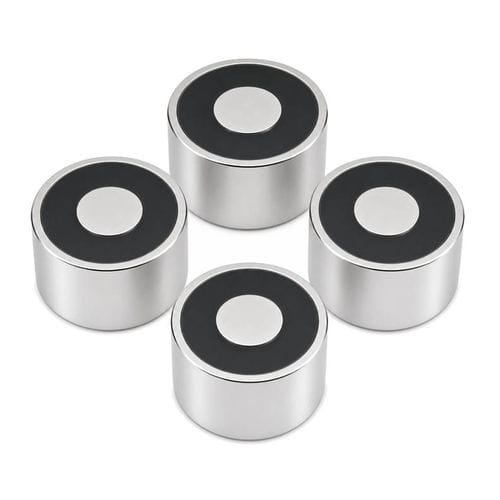

电控起重磁铁 WL1811

搬运电磁

产品概述
WL1811是一款直流保持电磁铁，用于在通电时吸附并保持铁磁性工件。结构为包覆在铁芯上的漆包铜线线圈，置于钢制外壳中。可提供圆形、方形、平板或定制外形，保持力从几牛顿到数千牛顿不等。典型额定电压：6V、12V、24V及48V直流。可选项包括防水设计、高温线圈、耐腐蚀涂层、定制导线长度、连接器及安装孔。可按连续或间歇使用设计，适用于工业自动化、机器人、安防及机床等领域。

工作原理

• 向铜绕组施加直流电压。
• 电流通过线圈，铁芯被磁化。
• 外壳将磁通引导至接触面，磁路通过钢工件闭合。
• 产生的吸引力将工件牢固保持；断电后磁场消失，释放工件。
• 部分型号采用低剩磁设计或退磁电路以实现更快、更可重复的释放。

主要特性

• 相对体积具有较高的保持力。
• 保持能力与能耗比优。
• 开关速度快，重复性高。
• 小巧型号适合安装空间受限场合。
• 可定制电压、保持能力及尺寸。
• 提供防水和耐腐蚀表面处理选项。

工业应用

• 工厂自动化：用于装配、焊接、加工和检验的工件夹持与定位。
• 机器人：用于抓取和放置钢制零件的末端执行器。
• 包装与物料搬运：临时定位和物料传输。
• 医疗与实验设备：需要可靠磁夹持的诊断和实验仪器。
• 安防系统：电磁门锁、门禁及防火门保持。
• 夹具、数控机床、半导体设备及自动化仓储系统等。

优点与缺点

• 优点：保持力强、开关快速、体积小、电子控制简单且可定制。
• 缺点：保持需持续通电（非替代设计除外），空气间隙/表面不平或污染会降低吸力，超出额定使用周期可能产生过热问题。

故障排除 / 常见问题

• 保持力弱：检查供电电压，清洁并抛平接触面，消除空气间隙并检查线圈状况。
• 无磁力：检查接线、连接器、保险丝、线圈通断性及电源输出。
• 过热：确认使用周期，改善通风或使用适合连续工作的型号。
• 释放慢 / 剩磁：考虑退磁电路或低剩磁设计。
• 噪音或振动：检查安装件、对中情况和接触面。
• 间歇工作：检查端子松动、线缆损坏及电压稳定性。

技术资料（摘录）
WL1811 DC Holding Electromagnet Products Data Sheet
Product name: DC Holding Electromagnet
Model: WL1811
Size: Ø18 x H11
Holding Force: 30 N
Voltage: DC 12V/24V
Power: 43 W
Duty Cycle: 10%
Lead wire: bottom edge out 25cm or customized
Insulation Class: B
Hi-Pot test: AC750V/2S
Service Life: >500,000 cycles
Lead time: 3~5 days if in stock
Sample Order: Acceptable
MOQ: 200 PCS
Warranty: 2 Years
Action Form: Energise to release
Surface: Electroplating (Zn Coating)
Install thread size: M5 x H19
Material: steel & enameled wire
N.W.: 168 g
Origin: Dongguan, Guangdong
Certificate: CE/ROHS

技术规格

• 型号: WL1811
• 产品类型: 直流保持电磁铁
• 尺寸: Ø18 x H11
• 保持力: 30 N
• 电压选项: DC 12V / 24V（常见；6V和48V亦可）
• 功率: 43 W
• 使用率: 10%（提供连续工作型号）
• 绝缘等级: B
• 耐压(Hi-pot): AC 750V / 2s
• 使用寿命: >500,000 次循环
• 表面: 电镀（锌涂层）
• 安装螺纹: M5 x H19
• 引线: 标准底部出线 25 cm（可定制）
• 材料: 钢外壳与漆包铜线
• 净重: 168 g
• 证书: CE, RoHS
