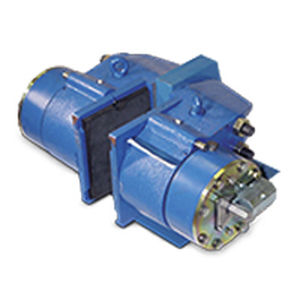

Twiflex VKHD盘式制动卡钳由两半或液压模块组成,适用于最小厚度为20mm的制动盘。这些模块分别安装在比制动盘厚12mm的中央安装板的两侧。最小的制动盘直径为1000mm。
通常情况下,每个制动盘使用一个或两个卡钳,但根据制动盘的大小,数量可以增加。制动器可以在制动盘周边的任何角度定位,但最好是水平安装(即在3点钟或9点钟的位置)。Twiflex提供一系列的制动盘(见制动盘和轮毂组件)。
图中显示的额定值是基于完全埋入和调整过的刹车片,标称摩擦系数μ = 0.4。Twiflex盘式制动器必须与Twiflex无石棉刹车片一起使用。
有效制动盘半径=实际半径(米)-0.095米。
---
