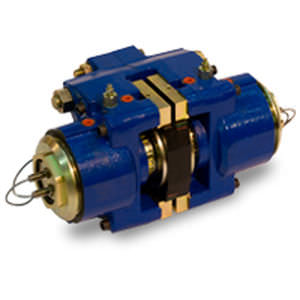

碟式制动器 VCS series

弹簧液压释放

Twiflex VCS Mk3盘式制动卡钳由两半或 "模块 "组成，设计用于最小厚度为20毫米的制动盘。这些模块分别安装在中央安装板的两侧，其厚度与制动盘相同。 每个模块由一个弹簧组组成，提供17kN至62kN的整体夹紧/制动力。最小制动盘直径为500毫米。 通常情况下，每个制动盘使用一个或两个卡钳，但根据制动盘的大小，数量可以增加。制动器可以在制动盘周边的任何角度定位。Twiflex提供一系列的制动盘（见制动盘和轮毂组件）。 VCS-FL Twiflex VCS-FL盘式制动卡钳是标准的VCS Mk3装置的发展，它包括在制动盘一侧的单一弹簧模块轴承和 "反应式 "对置的一半。这种独特的紧凑型 "浮动 "制动配置通常用于空间有限或适应制动盘过度轴向运动的情况。 浮动范围提供每个制动器35kN至55kN的额定制动力。最小制动盘直径为500毫米。 与标准制动器一样，通常每个制动盘使用一个或两个制动钳，但根据制动盘的大小，数量可以增加。制动器可以在制动盘周边的任何角度定位，但最好是水平安装（即在3点或9点的位置）。 额定制动力是基于完全嵌入和调节的刹车片，名义摩擦系数µ=0.4。Twiflex盘式制动器必须与Twiflex无石棉刹车片一起使用。
