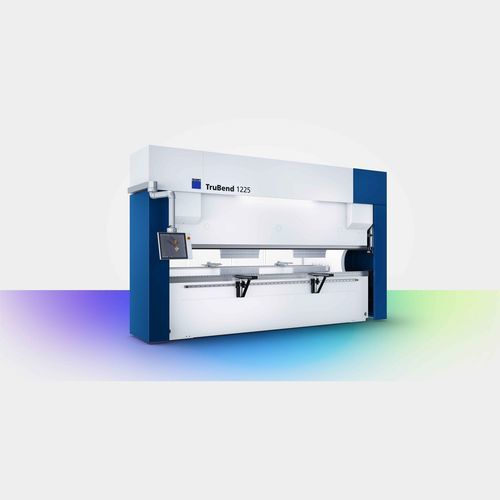

电动折弯机 TruBend 1000

型材垂直CNC数控

概述
TruBend 1000 系列為入門級折彎機系列，適用於簡單且靈活的折彎作業。該系列提供具成本效益的解決方案，可在操作簡便的前提下產出穩定的零件品質，適合應對生產高峰與額外訂單需求。

主要特點

• 直接且直觀的操作：透過 TRUMPF 控制系統進行數值與圖形化程式設計，可快速完成設定。
• 精確折彎：採用 4 軸後定規，能精準定位複雜零件。
• 夾具類型：Classic 配 QuickClamp，Comfort 配 TRUMPF 液壓夾具以利快速換模。
• 遠端支援：TRUMPF 遠端服務提供全球支援與診斷。

應用

• 精確角度要求的薄板折彎。
• 高尺寸精度的長件型材折彎。
• 根據機型彈性處理不同板厚。

設備 / 機型

• Classic 型：通用標準配置，配備 QuickClamp 與 4 軸後定規。
• Comfort 型：擴充配置，含液壓夾具、CNC 可調曲度（crowning）及輕量工具與 Safety‑Click 選項。

技術資料（表格節選）
類別 | TruBend 1060 Comfort | TruBend 1100 Classic | TruBend 1100 Comfort | TruBend 1150 Classic | TruBend 1150 Comfort | TruBend 1225 Classic | TruBend 1225 Comfort | TruBend 1320 Comfort
沖壓力 | 600 kN | 1000 kN | 1000 kN | 1500 kN | 1500 kN | 2250 kN | 2250 kN | 3200 kN
折彎長度 | 2050 mm | 3100 mm | 3100 mm | 3100 mm | 3100 mm | 4100 mm | 4100 mm | 4100 mm
立柱間距 | 1600 mm | 2700 mm | 2700 mm | 2700 mm | 2700 mm | 3700 mm | 3700 mm | 3700 mm
有效安裝高度 | 400 mm | 380 mm | 400 mm | 380 mm | 400 mm | 380 mm | 400 mm | 505 mm
伸距（s） | 350 mm | 410 mm | 410 mm | 410 mm | 410 mm | 410 mm | 410 mm | 410 mm
外型尺寸（示例 L×W×H） | 2760×1910×2500 mm | 3790×1910×2545 mm | 3790×1910×2545 mm | 3790×2035×2545 mm | 3790×2035×2545 mm | 4780×2080×2900 mm | 4780×2080×2900 mm | 4800×2320×3410 mm
重量示例 | 5900 kg | 8350 kg | 8350 kg | 9600 kg | 9600 kg | 15000 kg | 15000 kg | 20800 kg

其他資訊
Comfort 版支援輕量工具（最高可減輕約 30%）並具 Safety‑Click（部分長度），提供 LASERdur ZN 鍍層工具以利鍍鋅板加工，且工具種類超過 150 種。軟體與連接性：支援 TecZone Bend，自動生成折彎程式；透過 OPC UA 等標準介面與監控、工廠系統整合。

特性 / 技術規格

• 產品系列：TruBend 1000 系列（1060、1100、1150、1225、1320，Classic 與 Comfort 構型）。
• 沖壓力範圍：600 kN 至 3200 kN（依機型而異）。
• 折彎長度範圍：2050 mm 至 4100 mm（依機型而異）。
• 後定規：4 軸後定規以實現精確定位。
• 模具夾持：QuickClamp（Classic）或 TRUMPF 液壓夾具（Comfort）。
• Comfort 功能：液壓夾具、CNC 曲度補償與擴充選項。
• 軟體：TecZone Bend；透過 OPC UA 實現系統整合。
