CNC数控冲床 TruPunch 5000

液压用于金属冲压

概述

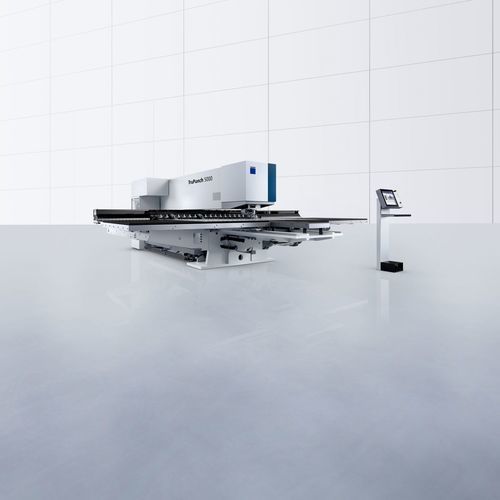

TruPunch 5000 是面向批量生产的高性能冲压机。该机在冲程速度、工艺可靠性和模块化自动化选配方面表现优异。无间隙驱动与高速 C 轴支持高速攻丝及复杂轮廓的高效加工。液压驱动可实现最高约1,600 次/分钟的冲压速率和极高的打标速率；智能自动化组件与 Smart 功能提升产能与工艺稳定性。

主要特点

• 高冲程率：冲压最高约1,600 次/分钟（与配置有关），打标可达2,800–3,000 次/分钟。
• 动态下模（可下降）实现无划痕的冲压与成形。
• 丰富的自动化选配：SheetMaster、SortMaster Box / SortMaster Box Linear、DisposeMaster、ToolMaster Linear。
• ToolMaster Linear 实现快速换模（大容量刀库；配置下可支持约90 把刀具）。
• 回缩夹钳及滚珠/毛刷台实现温和板材搬运，降低划痕。
• 流程可靠性功能：Smart Punch Monitoring、板材规格识别、集成校平、Smart Load、Smart Unload。

技术数据（摘录）
规格：大 / 中。宽度：7610 mm / 6540 mm。深度：8171 mm / 7395 mm。高度：2072 mm / 2072 mm。冲压（E = 1 mm）：大规格 1350 1/min；中规格 1600 1/min。打标：最高约3000 1/min（表格值；概述中亦提及 2,800–3,000 1/min）。冲压行程 X / Y：3050 mm / 1550 mm（大）；2500 mm / 1250 mm（中）。最大板材厚度：8 mm。最大工件重量：280 kg（大） / 200 kg（中）。最大冲压力：220 kN。MultiTool 换模时间：0.3 s。刀具/夹钳数：21 / 4（大）；18 / 3（中）。零件排出尺寸：翻板 500 x 500 mm；固定料槽 80 x 50 mm。平均功耗：待机 0.5 kW；生产 9.5 kW。

应用示例

• 复杂零件的高产能冲压、成形与打标。
• 与上料、下料、分拣集成的自动化生产线。
• 需要无划痕表面或无残料加工的零件制造。

规格 / 技术参数

• 型号：TruPunch 5000
• 制造商：TRUMPF
• 类别：冲压机
• 冲压速度：最高约1,600 1/min（视型号/配置而定）
• 打标速度：最高约2,800–3,000 1/min
• 规格：大规格与中规格（见技术数据）
• 最大板材厚度：8 mm
• 最大冲压力：220 kN
• 刀具自动化：ToolMaster Linear
• MultiTool 换模：0.3 s
• 自动化选项：SheetMaster、SortMaster Box、SortMaster Box Linear、DisposeMaster、ToolMaster Linear
• 平均功耗（生产）：9.5 kW；自动关机待机：0.5 kW
