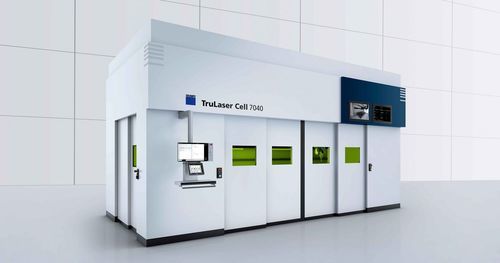

2D激光切割机 TruLaser Cell 7040

3D激光用于金属金属薄板

概述
TruLaser Cell 7040 是一款模块化的3D激光加工系统，适用于二维/三维零件及管件。可在激光切割、激光焊接和激光金属熔覆（LMD）之间灵活切换，并可通过配置或后装件满足不同生产需求。

主要优势

• 高产能：先进的机械动力学与循环时间优化功能可缩短加工时间。
• 操作舒适：沿机床可移动/可旋转的操作面板与 MobileControl 应用支持任意位置操作。
• 工艺可靠：X‑Blast 技术与坚固的喷嘴设计提高工艺稳定性及使用寿命。
• 零件质量稳定：技术表、保证的原束调节及 BrightLine Weld 实现一致的切割与焊接质量。
• 面向工业4.0：采用现代控制概念并支持 OPC/UA 接口以便系统集成。
• 模块化与可升级：模块化设计与可后装选件便于按需配置。

工艺灵活性与操作
支持2D/3D激光切割、激光焊接和 LMD。2‑in‑1 光纤方案通过单一激光光缆实现多工艺运行；切换工艺通常仅需更换加工光学器件，控制系统自动适配。可旋转/可移动的操作面板与6D鼠标简化示教与轴快速移动。

成本与安装优势
优异的运动学、在线穿孔（FastLine Cell）及动态切割光学可降低循环时间。两工位运行、回转换刀及可移动工作台支持并行装卸以满足大批量生产。快速前门与机身内置电柜减少占地及非生产时间。

应用示例

• 镀锌钢板的高质量切割，适用于汽车零部件。
• 部件的2D/3D修边与轮廓加工，适配试制与小批生产。
• 对通风轮等三维零件进行激光焊接，实现材料节约与减少返工。
• BrightLine Weld 实现近乎无飞溅的高产焊接。
• 通过 LMD 进行修复与涂层，提高零件使用寿命。
• Tailor welded blanks：结合 VisionLine 与 Multifocus 光学进行材料/厚度组合加工。

软件

• TruTops Cell：3D 加工编程环境，支持 3D CAD 导入并自动生成加工与夹具建议。
• TruTops Boost：自动化助手，用于参数选择、嵌套优化与编程简化。

选项与自动化

• BrightLine Weld、Smart Approach、Smart Optics Setup、ObserveLine、VisionLine 等用于工艺质量与图像处理。
• 双工位隔板、回转换台、可移动工作台等可优化装卸与人体工学。
• 自动化接口（Basic/Comfort/Professional）支持不同层次的系统集成。

技术数据（摘要）
TruLaser Cell 7040 fiber
轴向移动范围：X = 4000 mm；Y = 1500 / 2000 mm；Z = 750 / 1000 mm；B = ±135°；C = n x 360°；动态切割光学 ±9 mm
最大速度：单轴最高 100 m/min；联动最高 173 m/min；B/C 最高 90 1/分钟
最大加速度：X 9 m/s²；Y/Z 10 m/s²；动态光学 40 m/s²；B 200 rad/s²；C 100 rad/s²
定位精度：线性轴 0.08 mm；B 轴 0.015°
激光功率：3000–6000 W（TruDisk / TruFiber）

特征 / 技术规格

• 型号：TruLaser Cell 7040（可选 fiber 版本）
• 工艺：2D/3D 激光切割、激光焊接、激光金属熔覆（LMD）
• 主要行程：X 4000 mm；Y 1500/2000 mm；Z 750/1000 mm；B/C 旋转支持 5 轴加工
• 动态切割光学 ±9 mm；联动最大速度 173 m/min
• 激光功率可选 3000–6000 W；兼容 TruDisk 与 TruFiber
• 软件：TruTops Cell、TruTops Boost；支持 OPC/UA 接口
• 关键选项：BrightLine Weld、FastLine Cell、VisionLine、ObserveLine、Smart Approach、Smart Optics Setup、回转换台、双工位运行
