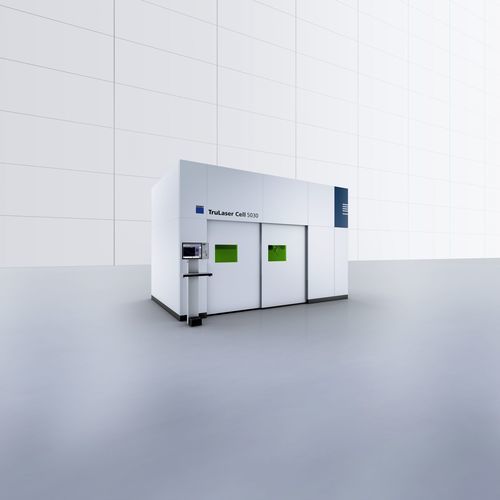

2D激光切割机 TruLaser Cell 5030

3D激光用于金属用于铝制型材

概述
TruLaser Cell 5030 是用于 2D/3D 激光切割与激光焊接的入门级机型，适合中小批量及频繁更换工件的生产。其特点为较低的机床小时费率，可选配高能效的 TruDisk 或 TruFiber 激光器，并集成 TruLaser Cell 系列的成熟功能以提升工艺灵活性。

主要特点

• 运行成本低：投资与运行费用较低，适合中小批量生产。
• 工艺灵活：飞行光学系统与二合一 LLK 方案支持通过更换光学头实现切割与焊接（需更换光学头）。
• 快速可靠的工件处理：光学件采用磁耦合，正面快速滑门便于装卸并减少停机时间。
• 易于操作：示教盒与触摸屏；TruTops Cell Shopfloor 支持在机床端快速调整程序。

激光与系统
兼容 TruDisk（碟片式固体激光器）与 TruFiber 激光器。TruDisk 提供优良的光束质量与高切割效率；切换光学头时系统控制可自动调整以匹配切割或焊接工艺。

可靠性与工艺辅助
磁耦合可在碰撞时减少机械损伤，便于在无需外部服务的情况下迅速恢复生产。X-Blast 技术通过增加喷嘴与板材间距提升 3D 加工的稳定性与边缘/焊缝质量。

典型应用

• 适用于中小批量的 2D 与 3D 激光切割及激光焊接。
• 汽车零部件（例如后备箱盖、座椅部件）的切割与修边。
• 三维零件（例如风扇叶轮）的激光焊接，可减少返工并降低材料用量。

技术参数（选项）
轴行程：X = 3000 mm；Y = 1500 mm；Z = 700 mm；B = ±135°；C = n × 360°
最大可用工件尺寸：X = 2540 mm；Y = 1040 mm；Z = 470 mm
最大轴速度：X/Y/Z = 60 m/min；同步 = 104 m/min；B/C = 60 1/min
最大轴加速度：X/Y/Z = 8 m/s²；同步 = 13.8 m/s²；B = 200 rad/s²；C = 100 rad/s²
定位精度：直线轴 = 0.08 mm；B 轴 = 0.015°
激光功率：3000 W – 4000 W；可用激光器：TruDisk、TruFiber

技术规格

• 型号：TruLaser Cell 5030
• 主要应用：2D/3D 激光切割、激光焊接
• 兼容激光：TruDisk（固体激光）、TruFiber（光纤激光）
• 激光功率范围：3000 W – 4000 W
• 行程：X = 3000 mm；Y = 1500 mm；Z = 700 mm；B = ±135°；C = 连续旋转（n × 360°）
• 最大可用工件尺寸（X × Y × Z）：2540 × 1040 × 470 mm
• 最大线速度（X/Y/Z）：60 m/min；同步：104 m/min
• 最大加速度（X/Y/Z）：8 m/s²；同步：13.8 m/s²；B：200 rad/s²；C：100 rad/s²
• 定位精度：0.08 mm（线性），0.015°（B）
• 主要功能：光学件磁耦合、X-Blast、飞行光学、Teachbox 与触摸屏、TruTops Cell Shopfloor 集成、切割/焊接 2-in-1 LLK
