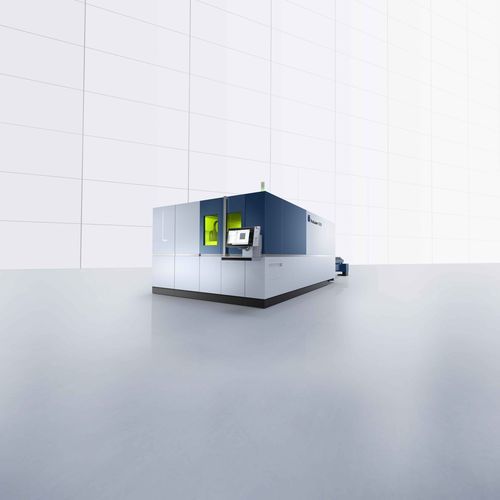

2D激光切割机 TruLaser 50 series

用于金属金属薄板CNC数控

简介
TruLaser 5030 fiber、TruLaser 5040 fiber 和 TruLaser 5060 fiber 是 2D 光纤激光切割机，结合了动态驱动、先进切割工艺和模块化自动化选件。可配置 TruFiber 固体激光器至 24 kW，实现高进给速度、可重复的轮廓质量并减少操作者干预。

主要优势

• 零件成本低 – 高机床动态性能和强力驱动，适合复杂轮廓的高效加工。
• 最大激光功率 – 可选 TruFiber 24001（24 kW），提高切割速度并通过 Active Speed Control 实现稳定工艺。
• 一致的零件质量 – BrightLine fiber 与优化喷嘴设计提供优良切割边缘并便于零件取出。
• Highspeed / Highspeed Eco – 工艺与喷嘴选项可提高产能并降低氮气消耗。
• 高效功率传递 – 机床与工艺集成确保激光功率有效作用于板材以提升生产率。
• 智能喷嘴管理 – 自动换喷嘴与 Smart Nozzle Automation 在全自动运行中维护喷嘴与透镜状态。
• 直观操作 – Touchpoint HMI 提供快速且易用的操作界面。
• 大板材能力 – 支持最大 6 × 2 m 板材加工。
• 厚板精细轮廓切割 – CoolLine 功能可在厚结构钢上实现精细轮廓。

技术参数（选项）
型号：TruLaser 5030 fiber / TruLaser 5040 fiber / TruLaser 5060 fiber
外形尺寸（长×宽×高）：示例 5030 — 9229 × 6145 × 2200 mm；5040 — 11200 × 6373 × 2200 mm
整机重量（基础机）：5030 — 11 700 kg；5040 — 14 300 kg
最大同步速度：最高约 280 m/min
工作范围（X×Y）：5030 — 3000 × 1500 mm；5040 — 4000 × 2000 mm；5060 可选型号
最大工件重量（单托盘）：在重载托盘换台下可达约 3 300 kg（依型号而定）

激光相关数据（按 TruFiber 示例）
TruFiber 6001 — 最大 6 000 W；结构钢可切割至 25 mm（扩展包达 32 mm）；不锈钢至 25 mm（扩展可达 35 mm）；铝 25 mm；铜/黄铜 10 mm。
TruFiber 9001 — 最大 9 000 W；结构钢至 30 mm；不锈钢至 40 mm；铝至 30 mm；铜至 16 mm；黄铜至 12.7 mm。
TruFiber 12001 — 最大 12 000 W；结构钢至 30 mm（扩展达 50 mm）；不锈钢至 40 mm（扩展达 50 mm）；铝至 30 mm（扩展达 40 mm）；铜至 16 mm；黄铜至 12.7 mm。
TruFiber 24001 — 最大 24 000 W；结构钢至 40 mm（扩展达 60 mm）；不锈钢至 40 mm（扩展达 60 mm）；铝至 40 mm；铜至 16 mm；黄铜至 12.7 mm。

能耗值（生产平均）
TruFiber 6001 ≈ 11 kW；TruFiber 9001 ≈ 14.5 kW；TruFiber 12001 ≈ 16 kW；TruFiber 24001 ≈ 27 kW。

功能与选件

• BrightLine fiber、CoolLine、Highspeed / Highspeed Eco
• Active Speed Control、Smart Rerun、Nanojoints / Microjoints
• Smart Nozzle Automation、EdgeLine Bevel、PierceLine
• 性能包、内置气体混合器与喷嘴换装选项

自动化与集成

• 模块化自动化：LoadMaster、LiftMaster、SortMaster、Part Station
• 与 TruStore 存储集成、OPC UA 接口以及 TRUMPF 软件生态（TruTops Boost、Smart View）兼容
