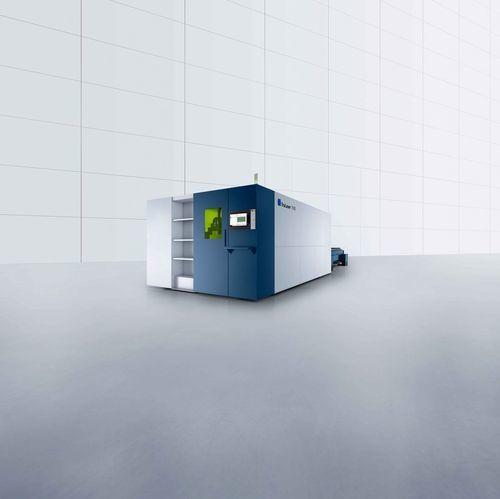

2D激光切割机 TruLaser 10 series

用于金属金属薄板CNC数控

概述
TruLaser 1000 系列采用固体光纤激光器与以操作员为中心的人机界面，提供适用于中低产能的紧凑型 2D 激光切割解决方案。机床支持多种激光功率选项、自动化接口及针对材料与几何形状的工艺包选择。

主要优势

• 适合产能低至中等的车间作为经济的入门或扩展方案
• Touchpoint 操控与集成切割数据，缩短调试时间
• 在支持的材料与厚度范围内实现可重复的切割结果
• 带防护外罩及激光防护装置，保障操作人员安全
• 支持自动化接口与零件搬运、分拣选项

应用

• 覆盖宽范围板材厚度（示例：TruLaser 1030 fiber 典型覆盖 1–25 mm）
• 对薄不锈钢与薄结构钢的熔断切割具有良好生产效率
• 可根据配置切割铝、黄铜、铜及覆层不锈钢
• 支持用于特殊任务的工艺与选项：BrightLine fiber、CoolLine、Highspeed、Highspeed Eco、EdgeLine Bevel 等

功能与特点

• Touchpoint HMI（类平板）便于快速上手
• 内置材料与厚度切割数据（TRUMPF 预先测试参数）
• 单切割头策略，自动调节焦点位置与焦斑直径
• Nanojoints 与 Microjoints 用于可靠的零件固定与便捷取件
• Part Station 与 Part Separator 提高分拣与分离效率
• Fiber Care：在服务协议下为 TruFiber 激光器提供备件支持
• PierceLine：穿刺过程监控与控制，保护机床并缩短穿刺时间
• BrightLine fiber：在各厚度范围内改善切割边缘质量
• CoolLine：在厚碳钢切割时进行定向冷却以提高过程稳定性
• Highspeed 与 Highspeed Eco：提升产能并降低气体消耗
• 自动喷嘴换位器与自动喷嘴策略，支持连续运行
• 碰撞保护、Smart Collision Prevention 与 DetectLine 提高过程可靠性
• AdjustLine：根据材料质量差异自动调整工艺
• Sorting Guide、Drop&Cut、MobileControl 应用与 Cutting Guide 提供摄像头与软件辅助
• 软件生态：TruTops Boost 与 Smart View 支持编程与监控

技术数据（摘录 — 重点项）
型号：TruLaser 1030 fiber / TruLaser 1040 fiber / TruLaser 1060 fiber
外形尺寸（长 × 宽 × 高）：9333 mm × 5990 mm × 2200 mm（1030）· 11150 mm × 6650 mm × 2200 mm（1040）· 15500 mm × 7150 mm × 2200 mm（1060）
整机质量（基础机）：9400 kg（1030）· 12000 kg（1040）· 16500 kg（1060）
最高速度（同时）：各型号 140 m/min
工作范围（X × Y）：3000 mm × 1500 mm（1030）· 4000 mm × 2000 mm（1040）· 6000 mm × 2500 mm（1060）
未配置重载托盘换装器时最大工件重量：900 kg（1030）· 2000 kg（1040）· 2900 kg（1060）
配置重载托盘换装器时最大工件重量：1800 kg（1030）· 3300 kg（1040）· 4900 kg（1060）
激光选项（示例）：TruFiber 4000 / 6000 / 9000 / 12000（可用功率请参见产品页面）

备注
有多种选件与工艺包可用（BrightLine fiber、CoolLine、Highspeed、Nanojoints、EdgeLine Bevel、PierceLine 等）。机床能力与最大切割厚度取决于所选激光功率与配置。请参阅产品数据表以确认最终规格。
