2D激光切割机 TruLaser Center 7030

金属薄板CNC数控紧凑型

概述

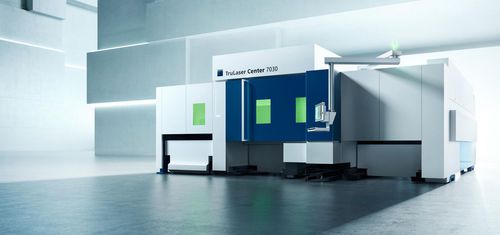

TruLaser Center 7030 是一款紧凑的全自动 2D 激光切割系统，将编程、切割、拾取、分拣与放置集成在同一单元。适用于连续高吞吐量生产，并能可靠处理小型及精密零件。

主要优势与功能

• 完整自动化工作流：编程建议、激光切割、零件拾取、分拣与放置。
• Vision Equipment：机内摄像与照明，便于过程透明化与监控。
• SmartGate：与切割头同步移动的零件支撑，防止倾覆与意外焊接；顶出缸自动寻找最佳推出点。
• SmartLift：可调销钉从下方顶起零件，使精密结构在取出时稳定不倾斜。
• SortMaster Speed：高速取料并堆垛至多八个托盘/容器，切割过程中并行卸料以最小化中断。
• SortMaster Box Linear：并行将小件排序到最多八个容器。
• LoadMaster Center / LoadMaster 方案：自动上料及可靠的剥离技术以实现稳定的板材分离。
• 自动喷嘴更换器：程序控制的喷嘴选择，喷嘴存放于机柜以便并行换装。
• 混合机床概念：在切割头上叠加高动态附加轴，以在拐角与复杂轮廓处实现高进给速度。
• TruTops Boost：自动生成切割、拾取和分拣建议，考虑零件物理特性以避免倾斜并优化流程。

应用与材料
适用于常见板材切割工况，可加工碳钢、不锈钢、铝、铜与黄铜。对薄板切割尤为高效，并能可靠分离极小或精细零件。

自动化与软件

• 将自动化硬件模块（SmartGate、SmartLift、SortMaster Speed/Box Linear、LoadMaster）与 TruTops Boost 软件集成，支持整个工艺流程。
• 支持工业 4.0 的互联能力，提供 OPC UA 接口；Smart View 用于机床监控与分析。
• 可与仓储系统及生产计划工具集成。

应用场景 / 亮点

• 从编程到分拣成品的全自动生产，适用于高产能激光加工。
• 可靠地拆卸并堆垛大型与极其精细的零件。
• 智能支撑与吹送减少次品与搬运中断。
• 可适应多种几何形状与板厚（以设备极限为准）。

特性 / 技术规格

• 型号：TruLaser Center 7030
• 品牌：TRUMPF
• 安装面积 — 长度：10135 mm
• 安装面积 — 宽度（推车伸出）：10720 mm
• 安装面积 — 宽度（推车缩回）：6420 mm
• 安装面积 — 高度：3050 mm
• 含所有单元的重量：38860 kg
• 额定工作范围 — X 轴：3000 mm
• 额定工作范围 — Y 轴：1500 mm
• 额定工作范围 — Z 轴：120 mm
• 激光选项：TruFiber 6001（最大 6000 W）、TruFiber 12001（最大 12000 W）
• 典型最大切割厚度：碳钢/不锈钢 12.7 mm；铝/黄铜/铜 6 mm
• SmartGate 卸料 — 最大零件尺寸：160 mm x 160 mm；最小零件尺寸：30 mm x 30 mm
• SortMaster Speed 卸料 — 最大零件尺寸：2000 mm x 1500 mm；最小零件尺寸：90 mm x 60 mm
• 标准自动化模块：SmartGate、SmartLift、SortMaster Speed、SortMaster Box Linear、LoadMaster Center
• 软件 / 集成：TruTops Boost；OPC UA 接口；Smart View
