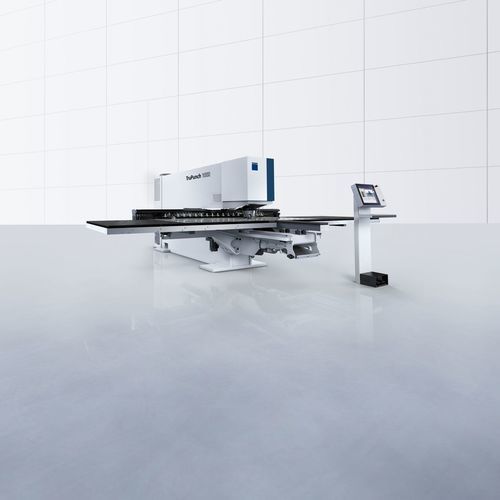

CNC数控冲床 TruPunch 1000

电动用于金属冲压

概述
TruPunch 1000 (S05) 是一款紧凑型入门冲孔机，适用于小批量和基础板件的经济型生产。它在一次夹紧中实现冲孔、螺纹成形、挤压和翻边折弯，无需重新定位，可高效加工中等规格板材和小批量订单。

主要优势

• 多工艺能力：在单次装夹中实现冲孔、螺纹成形、挤压和翻边。
• 工具兼容性高：支持 TRUMPF 的 MultiTool、MultiShear 等工具，用于切割与成形。
• 操作友好：Touchpoint HMI 提供直观编程，缩短上手时间。
• 材料利用率高：无残料加工与优化的分离方式可减少废料。

应用示例

• 电子元件：法兰、杯形件、滚轮成形及台阶特征，可使用阶梯、支架、矩形/圆形杯、滚轮等模具。
• 通用板件：绞线、MultiCut 复合切割、杯形成形以及偏移/滚压成形等工艺。

装备与选项

• 毛刷工作台以温和搬运材料。
• On-Demand Drive：冲头液压按需控制，可降低噪音和液压负荷。
• 零件输送带用于可靠的冲件排出。
• Touchpoint HMI 与 TruTops Boost 软件支持编程和生产控制。

技术数据（小规格 / 中等规格）
型号：TruPunch 1000 (S05) 小规格 — TruPunch 1000 (S05) 中等规格
尺寸（宽 x 深 x 高）：6000 x 7144 x 2155 mm — 6550 x 7144 x 2155 mm
冲压速度 (E = 1 mm)：600 1/分钟 — 600 1/分钟
刻印速度：1300 1/分钟 — 1300 1/分钟
X 轴冲压行程：2050 mm — 2500 mm
Y 轴冲压行程：1250 mm — 1250 mm
最大板厚：6.4 mm — 6.4 mm
最大工件重量：150 kg — 150 kg
最大冲压力：165 kN — 165 kN
MultiTool 更换时间：2.4 s — 2.4 s
刀位数（小 / 中）：15 / 18（另加 2 夹具）
零件排出尺寸（示例）：挡板 180 x 150 mm；带移动台可达 180 x 500 mm；固定料槽可达 460 x 500 mm
平均功耗（自动关机）：0.3 kW — 0.3 kW；生产中：4.3 kW — 4.3 kW

特性 / 技术规格

• 产品名称：TruPunch 1000 (S05)
• 机型：冲孔机（紧凑型，入门级）
• 加工类型：冲孔、成形（含螺纹成形、挤压）、翻边折弯
• 最大板厚：6.4 mm
• 最大冲压力：165 kN
• 最大冲压频率（E = 1 mm）：600 次/分钟
• 刻印频率：1300 次/分钟
• X × Y 加工范围：2050 × 1250 mm（小规格）或 2500 × 1250 mm（中等规格）
• 最大工件重量：150 kg
• MultiTool 更换时间：2.4 s
• 典型功耗：待机 0.3 kW，生产 4.3 kW
