TFT LCD显示模块 YX13003A
彩色240 x 2401.3"

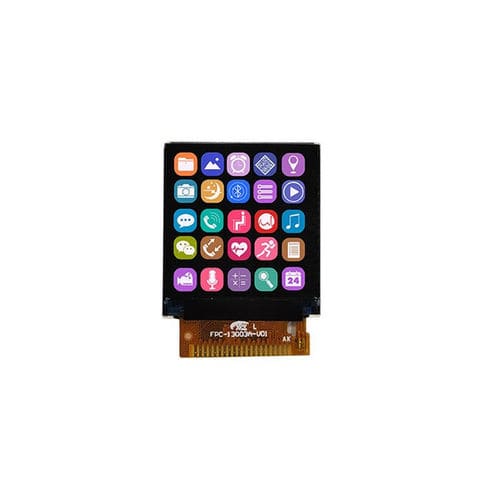

TFT LCD显示模块 - YX13003A - Shenzhen Yousee Technology Co., Ltd. - 彩色 / 240 x 240 / 1.3"

添加到我的收藏夹

添加到产品对比表

产品规格型号

屏幕类型

TFT LCD

类型

彩色

格式

240 x 240

显示屏尺寸

1.3"

应用

工业, 医用, 用于传感器

界面

RGB, MCU, 8080界面

结构

紧凑型, 正方形

其他特性

大视角, LED背光

长度

26.2 mm
(1.031 in)

宽度

29.22 mm
(1.1504 in)

厚度

1.94 mm
(0.076 in)

使用温度

最多: 70 °C
(158 °F)

最少: -20 °C
(-4 °F)

产品介绍

产品概述
Yousee YX13003A 是一款 1.3 英寸方形 TFT-LCD 显示模块，具备 240×240 RGB 分辨率及 8080 8 位并行 MCU 接口。采用 ST7789V 驱动 IC，提供稳定的图像表现、鲜明的色彩及 All O'Clock 全方向宽视角，适用于紧凑型嵌入式和工业应用。

主要特性

1.3 英寸方形 TFT-LCD，240×240 (RGB)
驱动 IC：ST7789V
接口：8080 8 位并行 MCU
可视方向：All O'Clock（宽视角）
背光：2 × 白色 LED
外形尺寸紧凑

技术规格
显示尺寸：1.3 英寸
LCD 类型：a-Si TFT-LCD，透射型
分辨率：240 (RGB) × 240
有效显示区：23.4 × 23.4 mm
外形尺寸：26.2 × 29.22 × 1.94 mm
像素间距：0.0975 × 0.0975 mm
驱动 IC：ST7789V
接口：8080 8 位并行 MCU
背光：2 × 白色 LED
LCM 输入电压：2.8 ±0.1 V
典型亮度：300 cd/m²
典型对比度：600:1
色域（典型）：50%
亮度均匀性：80%
响应时间（典型）：17.5 ms

光学特性
分辨率：240 × 240
对比度（典型）：600:1
色域（典型）：50%
亮度（典型）：300 cd/m²
亮度均匀性：80%
视角（CR ≥ 10）：80° / 80° / 80° / 80°
响应时间（典型）：17.5 ms

工作条件
工作温度：-20°C 至 +70°C
存储温度：-30°C 至 +80°C
湿度：≤90% RH（60°C）

应用
适用于需要清晰图形和可靠显示性能的紧凑型产品，包括可穿戴设备、手持仪器、智能家居设备、工业控制器、物联网设备、智能电表、医疗设备和嵌入式控制系统。
