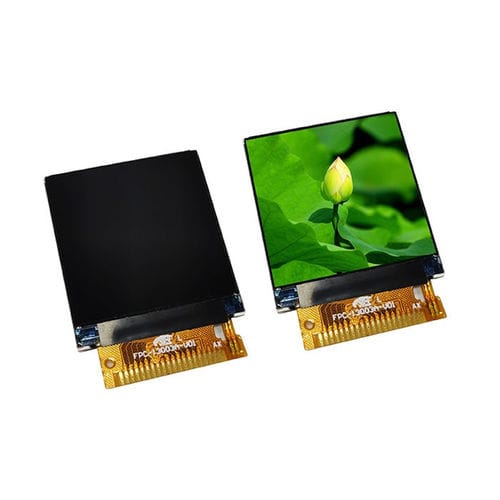

TFT LCD显示模块 YX14011A

彩色240 x 2401.45"

产品概述
YX14011A为1.4英寸正方形TFT-LCD显示模块，分辨率240×240 RGB，采用SPI接口，适用于可穿戴设备、手持仪器、工业控制器、智能家居产品及IoT应用。驱动芯片为ST7789V，模块具有色彩表现鲜明、图像清晰，并支持All O'Clock视角，便于多方向观测。紧凑外形与超薄机械轮廓适合空间受限的嵌入式设计。

主要特点

• 1.4英寸正方形TFT-LCD，透射型
• 分辨率：240 (RGB) × 240像素
• 驱动IC：ST7789V
• 接口：SPI
• 可视方向：All O'Clock
• 背光：白色LED × 3
• LCM输入电压：3.3 ±0.1 V
• 超薄外形尺寸，适用于紧凑型应用
• 应用：可穿戴设备、手持仪器、工业控制器、智能家居、物联网设备

基本规格
显示尺寸：1.4 英寸
LCD类型：TFT-LCD，透射型
分辨率：240 (RGB) × 240
有效显示区：25.2 × 25.2 mm
外形尺寸：28.0 × 31.35 × 1.65 mm
像素间距：0.105 × 0.105 mm
可视方向：All O'Clock
驱动IC：ST7789V
接口：SPI
背光：白色LED × 3
LCM输入电压：3.3 ±0.1 V

光学特性
对比度：500 : 1
色域：60%
亮度：1000 cd/m²
亮度均匀性：80%
可视角（CR ≥ 10）：80° / 80° / 80° / 80°
响应时间：25 ms

工作条件
工作温度：-20°C ~ +80°C
存储温度：-30°C ~ +80°C
湿度：≤90% RH（60°C）

机械与图纸
外形尺寸：28.0 × 31.35 × 1.65 mm；有效显示区：25.2 × 25.2 mm。机械图及模块图片可提供。

特性/技术规格

• 型号：YX14011A
• 显示尺寸：1.4 英寸
• 分辨率：240×240 (RGB)
• LCD类型：TFT-LCD，透射型
• 驱动IC：ST7789V
• 接口：SPI
• 有效显示区：25.2 × 25.2 mm
• 外形尺寸：28.0 × 31.35 × 1.65 mm
• 像素间距：0.105 × 0.105 mm
• 背光：白色LED × 3
• LCM输入电压：3.3 ±0.1 V
• 可视方向：All O'Clock
• 亮度：1000 cd/m²
• 对比度：500:1
• 色域：60%
• 亮度均匀性：80%
• 可视角（CR≥10）：80°/80°/80°/80°
• 响应时间：25 ms
• 工作温度：-20°C ~ +80°C
• 存储温度：-30°C ~ +80°C
• 湿度：≤90% RH（60°C）
