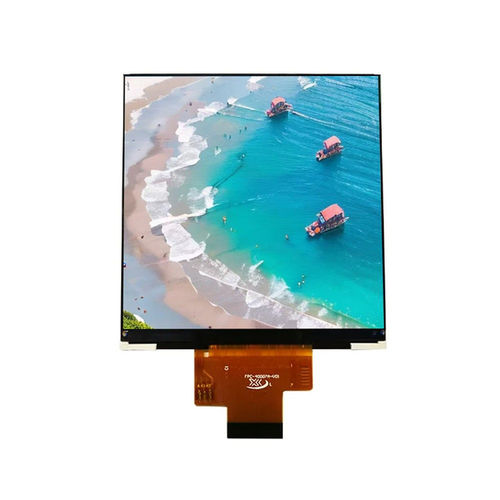

TFT LCD显示模块 YX40007A

彩色480 x 4803.95"

产品概述
Yousee YX40007A 是一款3.95英寸 480×480 RGB TFT-LCD 显示模块，采用 MIPI DSI 接口和 ST7701S 驱动芯片，适用于工业嵌入式 HMI、手持终端、POS 机及医疗设备。模块具有 All O'Clock 可视角、8颗白色LED背光和高速 MIPI 连接，兼容 Linux 与 Android 平台。

主要特性

• 显示尺寸：3.95 英寸
• 分辨率：480 (RGB) × 480
• 驱动芯片：ST7701S
• 接口：MIPI DSI
• LCD 类型：TFT-LCD，正透型
• 可视方向：All O'Clock
• 背光：白色 LED × 8
• 外形与有效显示区紧凑，便于集成
• 适用于工业级嵌入式应用

型号变体

• YX40007A
• YX40007ACT

机械尺寸
外形尺寸：74.83 × 78.98 × 2.18 mm。有效显示区：71.86 × 70.10 mm。提供机械图以供集成和安装参考。

应用

• 工业控制系统
• 智能家居设备
• 医疗设备
• 手持终端
• POS 系统
• 嵌入式 HMI 与物联网终端

基本规格

• 显示尺寸：3.95 英寸
• LCD 类型：TFT-LCD，正透型
• 分辨率：480 (RGB) × 480
• 有效显示区：71.86 × 70.10 mm
• 外形尺寸：74.83 × 78.98 × 2.18 mm
• 像素间距：0.145 × 0.145 mm
• 亮度：300 cd/m²（典型）
• 对比度：600:1（典型）
• 色域：50%（典型）
• 响应时间：17.5 ms（典型）
• LCM 输入电压：2.8 ±0.1 V

光学特性

• 分辨率：480 × 480
• 对比度：600:1
• 色域（典型）：50%
• 亮度（典型）：300 cd/m²
• 亮度均匀性：80%
• 可视角（CR ≥ 10）：80°/80°/80°/80°
• 响应时间（典型）：17.5 ms

工作条件

• 工作温度：-20°C 至 +70°C
• 存储温度：-30°C 至 +80°C
• 湿度：≤90% RH（60°C）

技术规格

• 型号：YX40007A
• 接口：MIPI DSI
• 驱动芯片：ST7701S
• 背光：白色 LED × 8
• 可视方向：All O'Clock
• 适用场景：工业控制、医疗、POS、手持终端、嵌入式 HMI
