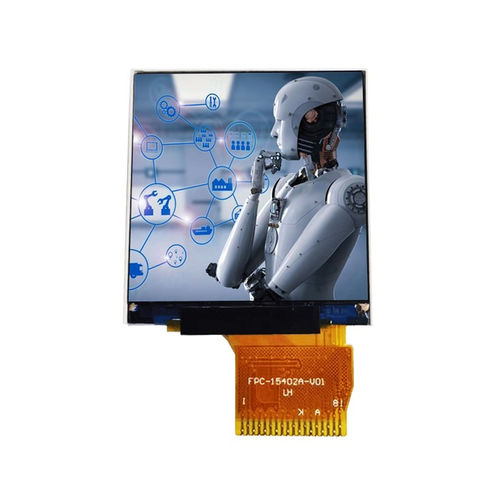

TFT LCD显示模块 YX15402A彩色240 x 2401.54"
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 屏幕类型
- TFT LCD
- 类型
- 彩色
- 格式
- 240 x 240
- 显示屏尺寸
- 1.54"
- 应用
- 工业, 用于医疗设备, HMI终端, 用于传感器
- 界面
- RGB, MCU, 8位MPU
- 结构
- 正方形
- 其他特性
- 背光, LED背光, 电池驱动
- 长度
31.52 mm
(1.241 in)- 宽度
33.72 mm
(1.3276 in)- 厚度
1.85 mm
(0.073 in)- 使用温度
最多: 70 °C
(158 °F)最少: -20 °C
(-4 °F)
产品介绍
产品概述
YX15402A 是一款 1.54 英寸方形 TFT-LCD 显示模块，具备 240×240 RGB 分辨率和 8 位 MCU 接口，适用于可穿戴设备、手持终端、工业控制器、医疗设备及紧凑型物联网设备。模块集成 ST7789V 驱动芯片及 3 颗白色 LED 背光。
主要特性
应用
基本规格
显示尺寸：1.54 inch
分辨率：240 (RGB) × 240
LCD 类型：TFT-LCD，透射型
可视面积：27.72 × 27.72 mm
外形尺寸：31.52 × 33.72 × 1.85 mm
像素间距：0.1155 × 0.1155 mm
驱动芯片：ST7789V
接口：MCU 8-bit
背光：白色 LED × 3
典型模拟工作电压：3.3 V
光学特性
分辨率：240 × 240
对比度：800:1
色域：60%（典型）
亮度：300 cd/m²（典型）
亮度均匀性：80%
视角（CR ≥ 10）：80° / 80° / 80° / 80°
响应时间：25 ms
工作条件
工作温度：-20°C 至 +70°C
存储温度：-30°C 至 +80°C
湿度：≤90% RH（60°C）
机械与集成
紧凑的外形尺寸与明确的可视面积便于在空间受限的产品中进行机械集成。机械图与 PCB 安装细节可按需提供。
技术规格
YX15402A 是一款 1.54 英寸方形 TFT-LCD 显示模块，具备 240×240 RGB 分辨率和 8 位 MCU 接口，适用于可穿戴设备、手持终端、工业控制器、医疗设备及紧凑型物联网设备。模块集成 ST7789V 驱动芯片及 3 颗白色 LED 背光。
主要特性
- 驱动芯片：ST7789V
- 透射型 TFT-LCD，240×240 方形分辨率
- 可视方向：All O'Clock
- 低功耗，适合电池供电设备
应用
- 可穿戴设备
- 手持终端与 POS
- 工业控制器与 HMI
- 医疗设备与仪器
- 智能物联网传感与控制
基本规格
显示尺寸：1.54 inch
分辨率：240 (RGB) × 240
LCD 类型：TFT-LCD，透射型
可视面积：27.72 × 27.72 mm
外形尺寸：31.52 × 33.72 × 1.85 mm
像素间距：0.1155 × 0.1155 mm
驱动芯片：ST7789V
接口：MCU 8-bit
背光：白色 LED × 3
典型模拟工作电压：3.3 V
光学特性
分辨率：240 × 240
对比度：800:1
色域：60%（典型）
亮度：300 cd/m²（典型）
亮度均匀性：80%
视角（CR ≥ 10）：80° / 80° / 80° / 80°
响应时间：25 ms
工作条件
工作温度：-20°C 至 +70°C
存储温度：-30°C 至 +80°C
湿度：≤90% RH（60°C）
机械与集成
紧凑的外形尺寸与明确的可视面积便于在空间受限的产品中进行机械集成。机械图与 PCB 安装细节可按需提供。
技术规格
- 型号：YX15402A
- 显示尺寸：1.54 inch
- 分辨率：240×240 (RGB)
- LCD 类型：TFT-LCD，透射型
- 驱动芯片：ST7789V
- 接口：MCU 8-bit
- 可视面积：27.72 × 27.72 mm
- 外形尺寸：31.52 × 33.72 × 1.85 mm
- 像素间距：0.1155 × 0.1155 mm
- 背光：白色 LED × 3
- 典型模拟工作电压：3.3 V
- 亮度：300 cd/m²
- 对比度：800:1
- 可视方向：All O'Clock
- 工作温度：-20°C 至 +70°C
