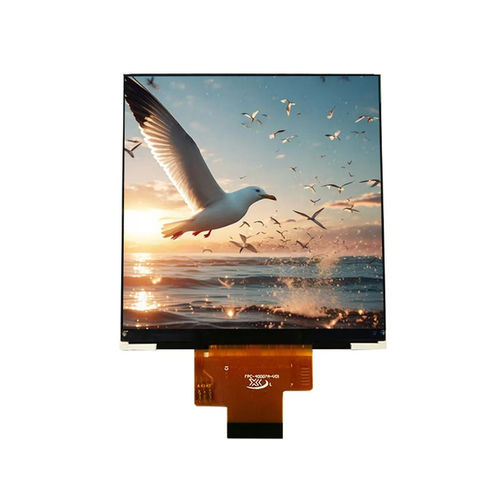

TFT LCD显示模块 YX40006A

IPS彩色图像

产品概述
YX40006A 是一款 4.0 英寸正方形高分辨率 IPS TFT 液晶模块，分辨率 720×720（RGB），支持 3 线 SPI 初始化与 18 位 RGB 高速数据传输接口。适用于工业人机界面、嵌入式控制面板、手持终端、POS 机及其他对空间有要求的应用场景。

主要特性

• 显示尺寸：4.0 英寸
• 分辨率：720 (RGB) × 720
• LCD 类型：IPS TFT-LCD，透射型
• 视角方向：All O'Clock（宽视角 IPS）
• 驱动 IC：NV3052C
• 接口：3 线 SPI 初始化 + 18 位 RGB 高速数据
• 背光：8 × 白色 LED
• 方形超薄外形，适合紧凑型设计

基本规格（表）
显示尺寸：4.0 英寸
LCD 类型：IPS TFT-LCD，透射型
分辨率：720 (RGB) × 720
有效显示区域：71.93 × 71.93 mm
外形尺寸：74.83 × 78.98 × 1.50 mm
像素间距：0.08625 × 0.08625 mm
视角方向：All O'Clock
驱动 IC：NV3052C
接口：3SPI + 18 位 RGB
背光：8 × 白色 LED
模拟工作电压：2.75 V（典型）

光学特性（表）
分辨率：720 × 720
对比度（典型）：800 : 1
色域（典型）：60%
亮度（典型）：300 cd/m²
亮度均匀性（典型）：80%
视角（CR ≥ 10）：80° / 80° / 80° / 80°
响应时间（典型）：25 ms

机械与安装
外形尺寸（mm）：74.83 × 78.98 × 1.50 mm
有效显示区域（mm）：71.93 × 71.93 mm
产品说明中提供机械图供参考。

工作条件
工作温度：-20°C ~ +70°C
存储温度：-30°C ~ +80°C
湿度：≤90% RH（60°C）

应用

• 工业人机界面及控制面板
• 医疗仪器
• 智能家居控制设备
• 手持终端与 POS 系统
• 嵌入式系统与物联网设备

技术规格

• 型号：YX40006A
• 显示尺寸：4.0 英寸
• 分辨率：720×720（RGB）
• LCD 类型：IPS TFT-LCD，透射型
• 有效显示区域：71.93 × 71.93 mm
• 外形尺寸：74.83 × 78.98 × 1.50 mm
• 像素间距：0.08625 × 0.08625 mm
• 视角方向：All O'Clock（All-O'Clock IPS）
• 驱动 IC：NV3052C
• 接口：3SPI + 18 位 RGB
• 背光：8 × 白色 LED
• 典型亮度：300 cd/m²
• 对比度（典型）：800:1
• 色域（典型）：60%
• 响应时间（典型）：25 ms
• 模拟工作电压：2.75 V（典型）
• 工作温度：-20°C ~ +70°C
• 存储温度：-30°C ~ +80°C
• 湿度：≤90% RH（60°C）
