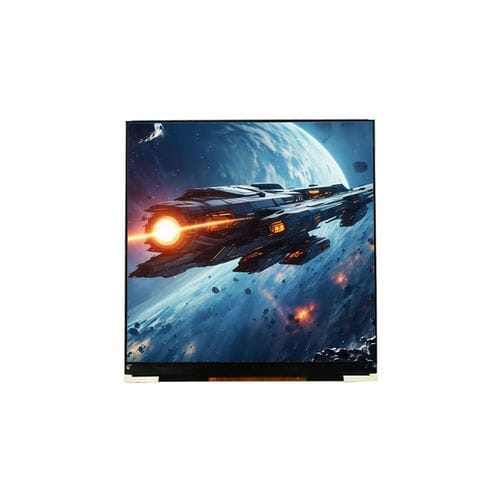

TFT LCD显示模块 YX34002A

彩色480 x 4803.4″

描述
YX34002A是一款3.4英寸方形TFT液晶显示模块，分辨率480×480 RGB，采用SPI + RGB接口，适用于智能家居设备、工业控制面板、医疗设备、POS终端、手持仪器和嵌入式HMI应用。配备ST7701S驱动IC，模块实现准确的色彩还原、清晰的图像质量及All O'Clock全方位可视角度，保证良好可视性。SPI + RGB组合接口既便于初始化，又支持高速RGB数据传输，适合高性能嵌入式系统和工业控制平台。

机械
外形尺寸：70.45 × 70.32 × 1.89 mm。显示有效区：60.48 × 60.48 mm。

基本规格
显示尺寸：3.4 英寸
LCD类型：TFT-LCD，透射型
分辨率：480 (RGB) × 480
有效区：60.48 × 60.48 mm
外形尺寸：70.45 × 70.32 × 1.89 mm
像素间距：0.126 × 0.126 mm
视角方向：All O'Clock
驱动IC：ST7701S
接口：SPI + RGB
背光：白色LED × 8
模拟工作电压：3.3 V（typ.）

光学特性
分辨率：480 × 480
对比度：800 : 1
色域：60%
亮度：300 cd/m²
亮度均匀性：80%
视角（CR ≥ 10）：80° / 80° / 80° / 80°
响应时间：25 ms

工作条件
工作温度：-20°C ~ +70°C
存储温度：-30°C ~ +80°C
湿度：≤90% RH（60°C）

特点 / 技术规格

• 型号：YX34002A
• 显示尺寸：3.4 英寸
• 分辨率：480 (RGB) × 480
• LCD类型：TFT-LCD，透射型
• 驱动IC：ST7701S
• 接口：SPI + RGB
• 有效区：60.48 × 60.48 mm
• 外形尺寸：70.45 × 70.32 × 1.89 mm
• 像素间距：0.126 × 0.126 mm
• 背光：白色LED × 8
• 亮度：300 cd/m²
• 对比度：800 : 1
• 色域：60%
• 视角方向：All O'Clock
• 响应时间：25 ms
• 工作温度：-20°C ~ +70°C
• 存储温度：-30°C ~ +80°C
• 模拟工作电压：3.3 V typ.
