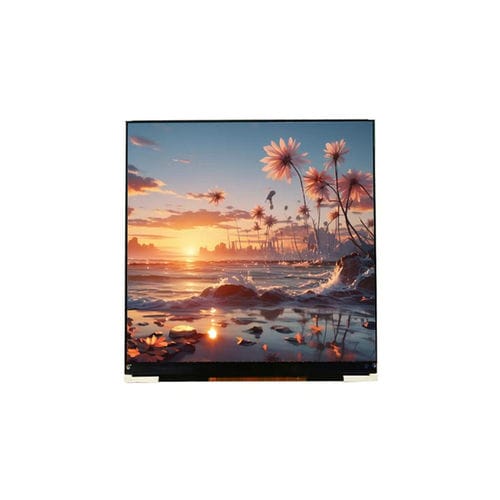

液晶显示模块 YX40018A

TFT彩色320 x 320

概述
YX40018A 是一款 3.92 英寸方形 TFT-LCD 显示模块，分辨率 320×320（RGB）。通过 IM0–IM2 支持 MCU 8080 或 4 线 SPI 可选接口，便于在各类嵌入式平台中集成。采用 ST7796U 驱动 IC，配备 10 颗白色 LED 背光，提供稳定的图像表现、All O'Clock 可视方向和紧凑外形，适用于工业控制、医疗设备、POS 终端、手持仪器及嵌入式 HMI 应用。

基本规格

• 型号：YX40018A
• 显示尺寸：3.92 英寸（方形）
• LCD 类型：TFT，透射式
• 分辨率：320 (RGB) × 320
• 可视区：71.14 × 69.82 mm
• 外形尺寸：75.66 × 78.23 × 2.24 mm
• 点距：0.222 × 0.222 mm
• 驱动 IC：ST7796U
• 接口：MCU 8080 / 4 线 SPI（通过 IM0–IM2 选择）
• 背光：10 颗白色 LED
• 模拟工作电压：2.8 V（典型）
• 对比度：800 : 1
• 亮度：300 cd/m²
• 色域：60%
• 亮度均匀性：80%
• 响应时间：25 ms

光学特性

• 分辨率：320 × 320（RGB）
• 对比度（典型）：800 : 1
• 亮度（典型）：300 cd/m²
• 色域：60%
• 视角（CR ≥ 10）：All O'Clock / 80° / 80° / 80° / 80°
• 响应时间：25 ms

电气与机械

• 外形尺寸：75.66 × 78.23 × 2.24 mm
• 可视区：71.14 × 69.82 mm
• 点距：0.222 × 0.222 mm
• 背光：10 颗白色 LED
• 模拟工作电压：2.8 V（典型）

工作环境

• 工作温度：-10°C 至 +60°C
• 存储温度：-20°C 至 +70°C
• 湿度：≤90% RH（60°C）

集成与应用

• 通过 IM0–IM2 可选择接口：MCU 8080 或 4 线 SPI，便于与主控连接
• All O'Clock 可视方向便于安装并提供宽视角可见性
• 紧凑外形与低剖面适合嵌入式 HMI、控制面板和手持设备
• 推荐用于工业控制、医疗显示、POS 终端和智能设备
