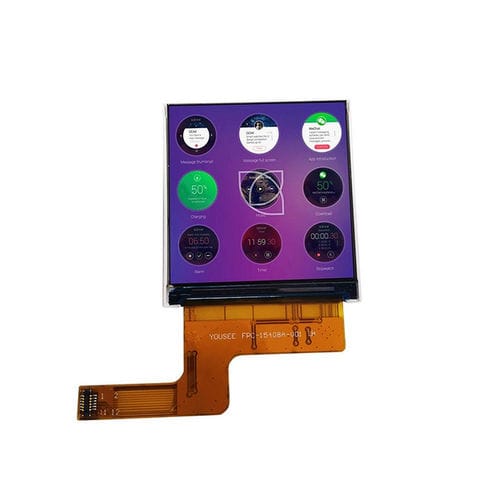

TFT LCD显示模块 YX15408A

彩色320 x 3201.54"

产品概述
YX15408A是一款1.54英寸高像素密度TFT液晶模块，分辨率320×320（RGB），支持MIPI DSI接口。采用ST7796S驱动芯片，配备白色背光LED×3，适用于紧凑型嵌入式HMI、可穿戴设备、手持终端和工业控制器（支持Linux/Android）。

主要特点

• 显示尺寸：1.54英寸
• 分辨率：320（RGB）×320
• 接口：MIPI DSI
• 驱动IC：ST7796S
• 可视方向：All O'Clock
• 背光：白色LED × 3
• LCM输入电压：2.8 ±0.1 V

基本规格

• LCD类型：TFT-LCD，正透型
• 可视区域：27.72 × 27.72 mm
• 外形尺寸：31.52 × 33.72 × 1.15 mm
• 像素间距：0.0866 × 0.0866 mm
• 亮度：300 cd/m²
• 对比度：800:1

光学特性

• 分辨率：320 × 320
• 色域：60%
• 亮度均匀性：80%
• 视角（CR ≥ 10）：80° / 80° / 80° / 80°
• 响应时间：30 ms

机械特性

• 外形尺寸：31.52 × 33.72 × 1.15 mm
• 可视区域：27.72 × 27.72 mm
• 超薄外形，便于集成到紧凑型电子产品

工作条件

• 工作温度：-20°C ~ +70°C
• 存储温度：-30°C ~ +80°C
• 湿度：≤90% RH（60°C）

应用

• 可穿戴设备和智能终端
• 便携式医疗设备与IoT终端
• 工业仪表与手持终端
• 自动化和车载等嵌入式HMI

技术规格

• 型号：YX15408A
• 显示尺寸：1.54英寸
• 分辨率：320（RGB）×320
• 驱动IC：ST7796S
• 接口：MIPI DSI
• 背光：白色LED × 3
• LCM输入电压：2.8 ±0.1 V
• 亮度：300 cd/m²
• 对比度：800:1
• 色域：60%
• 响应时间：30 ms
• 工作温度：-20°C ~ +70°C
