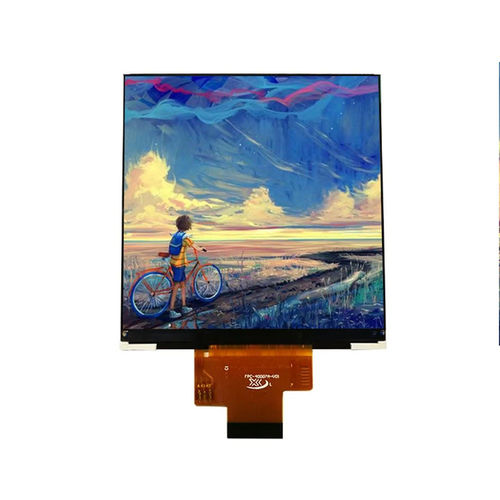

TFT LCD显示模块 YX40005AIPS彩色图像
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 屏幕类型
- TFT LCD, IPS
- 类型
- 彩色, 图像
- 格式
- 720 x 720
- 显示屏尺寸
- 4"
- 应用
- 工业, 用于医疗设备, HMI终端, 用于传感器
- 界面
- RGB, MIPI
- 结构
- 正方形
- 操作系统
- Linux, Android 安卓
- 其他特性
- 大视角, 高对比度, 背光, LED背光
- 长度
74.83 mm
(2.946 in)- 宽度
78.98 mm
(3.1094 in)- 厚度
1.45 mm
(0.057 in)- 使用温度
最多: 70 °C
(158 °F)最少: -20 °C
(-4 °F)
产品介绍
概述
YX40005A 是一款 4.0 英寸方形 TFT-LCD 模组，具备 720×720 RGB 分辨率和 MIPI DSI 接口。采用 ST7703 驱动 IC 及 All O'Clock IPS 面板，提供宽视角、准确的色彩还原与良好响应性能，适用于嵌入式 HMI、工业控制、医疗设备、手持终端、POS 机与 AI 终端等。MIPI DSI 接口支持高速数据传输，便于与 Linux、Android 等嵌入式平台集成。
主要外形尺寸
外形尺寸：74.83 × 78.98 × 1.45 mm
有效显示区域：71.93 × 71.93 mm
像素间距：0.08625 × 0.08625 mm
基本规格
显示尺寸：4.0 inch
LCD 类型：IPS TFT-LCD，透射式
分辨率：720 (RGB) × 720
有效区域：71.93 × 71.93 mm
外形尺寸：74.83 × 78.98 × 1.45 mm
像素间距：0.08625 × 0.08625 mm
可视方向：All O'Clock
驱动 IC：ST7703
接口：MIPI DSI
背光：白色 LED × 8
模拟工作电压：2.75 V Typ.
逻辑工作电压：1.8 V Typ.
光学特性
分辨率：720 × 720
对比度：800 : 1（typ.）
色域：60%（typ.）
亮度：300 cd/m²（typ.）
亮度均匀性：80%（typ.）
视角（CR ≥ 10）：80° / 80° / 80° / 80°
响应时间：25 ms（typ.）
工作条件
工作温度：-20°C ～ +70°C
存储温度：-30°C ～ +80°C
湿度：≤90% RH（60°C）
机械与集成
超薄方形设计在最大化可视面积的同时最小化安装空间。紧凑的外形尺寸和 MIPI DSI 接口有助于简化工业 HMI、医疗显示、控制面板及其他嵌入式系统的机械集成与信号布线。机械图和模组外形资料可在产品文档中获取。
技术规格
YX40005A 是一款 4.0 英寸方形 TFT-LCD 模组，具备 720×720 RGB 分辨率和 MIPI DSI 接口。采用 ST7703 驱动 IC 及 All O'Clock IPS 面板，提供宽视角、准确的色彩还原与良好响应性能，适用于嵌入式 HMI、工业控制、医疗设备、手持终端、POS 机与 AI 终端等。MIPI DSI 接口支持高速数据传输，便于与 Linux、Android 等嵌入式平台集成。
主要外形尺寸
外形尺寸：74.83 × 78.98 × 1.45 mm
有效显示区域：71.93 × 71.93 mm
像素间距：0.08625 × 0.08625 mm
基本规格
显示尺寸：4.0 inch
LCD 类型：IPS TFT-LCD，透射式
分辨率：720 (RGB) × 720
有效区域：71.93 × 71.93 mm
外形尺寸：74.83 × 78.98 × 1.45 mm
像素间距：0.08625 × 0.08625 mm
可视方向：All O'Clock
驱动 IC：ST7703
接口：MIPI DSI
背光：白色 LED × 8
模拟工作电压：2.75 V Typ.
逻辑工作电压：1.8 V Typ.
光学特性
分辨率：720 × 720
对比度：800 : 1（typ.）
色域：60%（typ.）
亮度：300 cd/m²（typ.）
亮度均匀性：80%（typ.）
视角（CR ≥ 10）：80° / 80° / 80° / 80°
响应时间：25 ms（typ.）
工作条件
工作温度：-20°C ～ +70°C
存储温度：-30°C ～ +80°C
湿度：≤90% RH（60°C）
机械与集成
超薄方形设计在最大化可视面积的同时最小化安装空间。紧凑的外形尺寸和 MIPI DSI 接口有助于简化工业 HMI、医疗显示、控制面板及其他嵌入式系统的机械集成与信号布线。机械图和模组外形资料可在产品文档中获取。
技术规格
- 型号：YX40005A
- 显示尺寸：4.0 inch
- 分辨率：720 (RGB) × 720
- LCD 类型：IPS TFT-LCD，透射式
- 接口：MIPI DSI
- 驱动 IC：ST7703
- 背光：8 × 白色 LED
- 有效区域：71.93 × 71.93 mm
- 外形尺寸：74.83 × 78.98 × 1.45 mm
- 模拟电压：2.75 V Typ.
- 逻辑电压：1.8 V Typ.
- 亮度：300 cd/m²（typ.）
- 对比度：800 : 1（typ.）
- 视角：All O'Clock（80°/80°/80°/80°）
- 工作温度：-20°C ～ +70°C
