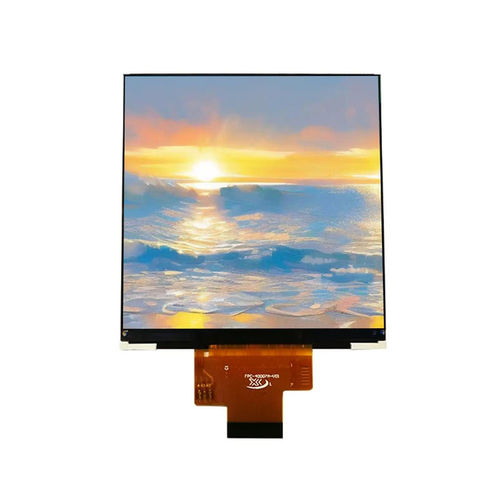

TFT LCD显示模块 YX40004A彩色480 x 4803.95"
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 屏幕类型
- TFT LCD
- 类型
- 彩色
- 格式
- 480 x 480
- 显示屏尺寸
- 3.95"
- 应用
- 工业, 用于医疗设备, 用于操控面板, HMI终端
- 界面
- RGB, SPI
- 结构
- 正方形
- 其他特性
- 大视角, LED背光, 智能型
- 长度
74.83 mm
(2.946 in)- 宽度
78.98 mm
(3.1094 in)- 厚度
2.18 mm
(0.086 in)- 使用温度
最多: 70 °C
(158 °F)最少: -20 °C
(-4 °F)
产品介绍
概述
YX40004A为3.95英寸正方形TFT液晶模块，分辨率为480×480（RGB），采用3线SPI初始化与18位RGB数据接口组合。模块搭载ST7701S驱动IC，具有准确的色彩还原、快速响应和All O'Clock可视角，便于与嵌入式控制器及工业平台集成，支持高速显示更新。典型应用包括工业控制面板、嵌入式HMI、智能家电、POS终端及医疗设备显示等。
机械图
提供YX40004A模块的机械图（外形及详细尺寸）。
基本规格
显示尺寸：3.95 英寸
液晶类型：TFT-LCD，正透型
分辨率：480 (RGB) × 480
有效显示区：71.86 × 70.10 mm
外形尺寸：74.83 × 78.98 × 2.18 mm
像素间距：0.145 × 0.145 mm
视角方向：All O'Clock
驱动IC：ST7701S
接口：3SPI + 18位RGB
背光：白色LED × 8
LCM 输入电压：2.8 ±0.1 V
光学特性
分辨率：480 × 480
对比度：600 : 1
色域：50%
亮度：300 cd/m²
亮度均匀性：80%
视角（CR ≥ 10）：80° / 80° / 80° / 80°
响应时间：17.5 ms
工作条件
工作温度：-20°C ~ +70°C
存储温度：-30°C ~ +80°C
湿度：≤90% RH（60°C）
特性 / 技术规格
YX40004A为3.95英寸正方形TFT液晶模块，分辨率为480×480（RGB），采用3线SPI初始化与18位RGB数据接口组合。模块搭载ST7701S驱动IC，具有准确的色彩还原、快速响应和All O'Clock可视角，便于与嵌入式控制器及工业平台集成，支持高速显示更新。典型应用包括工业控制面板、嵌入式HMI、智能家电、POS终端及医疗设备显示等。
机械图
提供YX40004A模块的机械图（外形及详细尺寸）。
基本规格
显示尺寸：3.95 英寸
液晶类型：TFT-LCD，正透型
分辨率：480 (RGB) × 480
有效显示区：71.86 × 70.10 mm
外形尺寸：74.83 × 78.98 × 2.18 mm
像素间距：0.145 × 0.145 mm
视角方向：All O'Clock
驱动IC：ST7701S
接口：3SPI + 18位RGB
背光：白色LED × 8
LCM 输入电压：2.8 ±0.1 V
光学特性
分辨率：480 × 480
对比度：600 : 1
色域：50%
亮度：300 cd/m²
亮度均匀性：80%
视角（CR ≥ 10）：80° / 80° / 80° / 80°
响应时间：17.5 ms
工作条件
工作温度：-20°C ~ +70°C
存储温度：-30°C ~ +80°C
湿度：≤90% RH（60°C）
特性 / 技术规格
- 型号：YX40004A
- 显示尺寸：3.95 英寸正方形
- 分辨率：480×480（RGB）
- 驱动IC：ST7701S
- 接口：3线SPI初始化 + 18位RGB数据传输
- 视角方向：All O'Clock
- 有效显示区：71.86 × 70.10 mm
- 外形尺寸：74.83 × 78.98 × 2.18 mm
- 背光：8 × 白色LED
- 典型亮度：300 cd/m²
- 对比度：600:1
- 工作温度范围：-20°C 至 +70°C
- 存储温度范围：-30°C 至 +80°C
- LCM 输入电压：2.8 ±0.1 V
