混合连接器

线对线连接快插式M19

产品概述

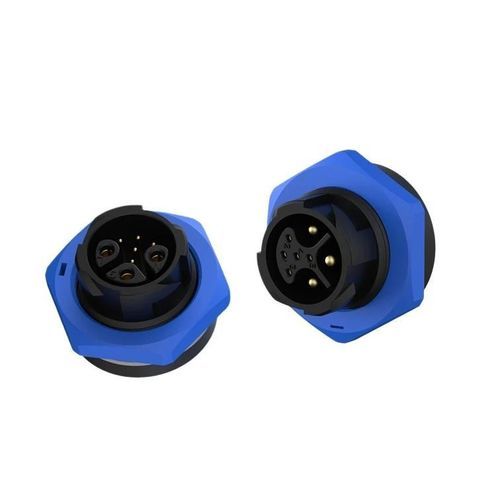

15A+5A 混合推锁式防水连接器，在单个 M19 外壳中集成电源与多路信号，适用于工业控制系统。

主要特性

• 电源与多路信号混合 – 3 个电源针（15A/300V，Φ2.0mm）和 5 个信号针（5A/60V，Φ0.8mm）集中于一体，简化复杂系统布线。
• 推锁机构 – 无需工具的快速连接与断开，便于快速安装。
• IP67 防水 – 完全防水防尘，适用于恶劣工业环境。对高要求冲洗场景可选配 IP69K。
• 紧凑设计 – M19 外壳内的 8 针配置在节省面板空间的同时最大化功能性。
• 全球认证 – ISO9001、CE、UL、RoHS（系列涉及 TUV）。

优势
高可靠性的防水防尘保护（IP67；部分型号可选 IP68/IP69K）。宽工作温度范围：-40℃ – 105℃（部分系列可达 +125℃）。高强度 UL94‑V0 阻燃外壳，具备自熄性能和抗冲击性。额定 500 次以上插拔循环，确保长期耐用性与稳定接触性能。

技术规格（3+5 针）
针数：3+5 针
针径 × 数量：2.0 + 0.8 mm
电流额定：15A（电源）+ 5A（信号）
电压额定：300V（电源）+ 60V（信号）
耐压：1000V
电缆截面积：0.5 mm² ~ 1.5 mm²（20 ~ 16 AWG）
适用外径范围：φ 4.5 – φ 11 mm
防护等级：IP67
连接方式：推锁（免工具）
阻燃等级：UL94‑V0
工作温度：-40℃ – 105℃
认证：ISO9001、CE、UL、RoHS

其他技术说明
• 3 个电源针（Φ2.0mm）承载较大电流；5 个信号针（Φ0.8mm）支持多路信号线。
• 旨在通过在单一 M19 外壳中集成电源与信号，简化大型设备布线并降低信号干扰。
