供电连接器

线对线连接圆形闭锁式

概述

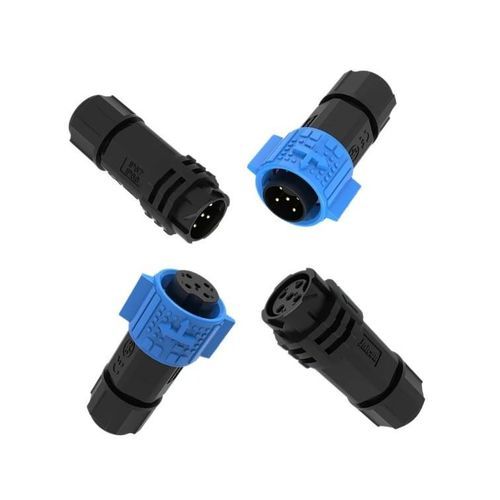

M19 型 5 针防水圆形连接器，15A，推锁式（push‑locking），IP67 级防护，适用于工业电源、户外及船用环境。

主要特点

• 15A 多针电源：Φ2.0mm 铜合金触点，5 针配置可提供 15A/300V。
• 推锁机构：免工具快速插拔，防振锁定设计。
• IP67 防水：外壳完全密封，防尘并能短时浸水，适合户外与海洋环境。
• 电缆适配：支持 0.5mm²–1.5mm²（20–16 AWG）线缆。
• 全球认证：产品线通过 ISO9001、CE、UL、TUV 及 RoHS 认证。

规格（全部型号表）
Product Details | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin
Pin diameter X number | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm
Current rating | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A
Voltage rating | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V
Withstanding voltage | 1500V | 1500V | 1000V | 1000V | 1000V | 500V
Cable Gauge | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.3mm²~0.5mm² (24+20 AWG)
Diameter Range | φ 4.5–φ11mm | φ 4.5–φ11mm | φ 4.5–φ11mm | φ 4.5–φ11mm | φ 4.5–φ11mm | φ 4.5–φ11mm
Protection Level | IP67 | IP67 | IP67 | IP67 | IP67 | IP67
Connecting mode | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking
Prevent the combustion level | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Operating temperature | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

产品详情
M19 5 针型号采用 Φ2.0mm 电源用铜合金触点，提供 15A 电流，混合型版本并配备较小的信号触点。推锁式防振设计确保可靠的连接保持。外壳完全密封达 IP67，UL94‑V0 难燃等级，工作温度范围宽（-40°C 至 105°C）。整机通过 ISO9001、CE、UL、TUV 与 RoHS 认证。

技术规格

• 型号 / 系列：M19
• 触点类型与尺寸：Φ2.0mm 电源用铜合金触点；适用时 0.8mm 信号触点
• 额定电流：15A（电源）与 5A（信号）— 5 针混合型为 15A+5A
• 额定电压：5 针混合型为 300V（电源）+ 60V（信号）
• 耐压：1000V
• 支持线缆截面积：0.5mm²–1.5mm²（20–16 AWG）
• 线缆外径范围：φ 4.5 – φ 11 mm
• 防护 / 侵入等级：IP67（防尘并可短时浸没）
• 连接方式：推锁（免工具，防振）
• 工作温度：-40°C 至 105°C
• 外壳阻燃等级：UL94‑V0
• 典型插拔寿命：500 次以上
• 认证：ISO9001、CE、UL、TUV、RoHS
