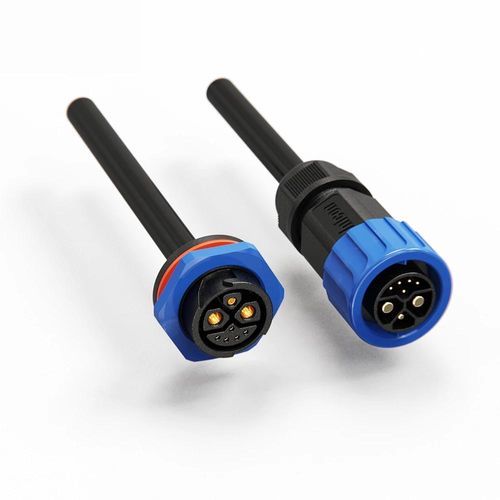

混合连接器

线对线连接圆形快插式

产品概述

• 电力与信号混合 – 一体化8针连接器内含三种端子尺寸：50A电力（φ3.6mm）、15A电力（φ2.0mm）和5A信号（φ1.0mm），支持300V+125V+60V多电压传输。
• 推锁式连接机构 – 无需工具的快速插拔，自锁设计，适合频繁的插拔循环。
• IP67防水防尘 – 全密封设计，适用于潮湿、多尘及户外环境的可靠工作。
• 宽泛的电缆兼容性 – 兼容0.3mm²–6mm²（24–9 AWG）电缆，最大外径可达φ16mm。
• 工业级设计 – 外壳符合UL94 V-0阻燃等级，端子为铜合金，工作温度范围宽。
• 全球认证 – 通过 ISO9001、CE、UL、RoHS 认证。

规格
产品详情 | 规格1 | 规格2 | 规格3
针数 | 6（2+4） 针 | 8（2+1+5） 针 | 15（2+13） 针
针径 X 数量 | φ3.6+φ1.0 | φ3.6+φ2.0+φ1.0 | φ2.4+φ1.0
额定电流 | 50A+5A | 50A+15A+5A | 20A+5A
额定电压 | 300V+60V | 300V+125V+60V | 125V+60V
耐压 | 5000V | 3000V | 3000V
电缆规格 | 0.3mm²–6mm²(24–9AWG) | 0.3mm²–6mm²(24–9AWG) | 0.3mm²–6mm²(24–9AWG)
直径范围 | MAX φ16mm | MAX φ16mm | MAX φ16mm
防护等级 | IP67 | IP67 | IP67
连接方式 | Push Locking | Push Locking | Push Locking
阻燃等级 | UL94-V0 | UL94-V0 | UL94-V0
工作温度 | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
认证 | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

特性 / 技术规格

• 系列：M23 系列
• 商用名称：8针混合型（2+1+5）配置
• 端子直径：φ3.6mm（电力）、φ2.0mm（电力）、φ1.0mm（信号）
• 额定电流：50A（主电力）+15A（次电力）+5A（信号）
• 额定电压：300V + 125V + 60V（支持多电压）
• 耐压：3000V（8针配置时）
• 支持电缆截面积：0.3mm² – 6mm²（24–9 AWG）
• 最大电缆直径：MAX φ16mm
• 防护等级：IP67（防水防尘）
• 连接方式：推锁式（自锁、无需工具）
• 外壳材料 / 阻燃等级：UL94 V-0 自熄
• 端子材料：铜合金
• 工作温度范围：-40℃ 至 105℃
• 典型插拔寿命：设计为 500 次以上
• 认证：ISO9001、CE、UL、RoHS
