混合连接器

注模快插式M12

产品概述

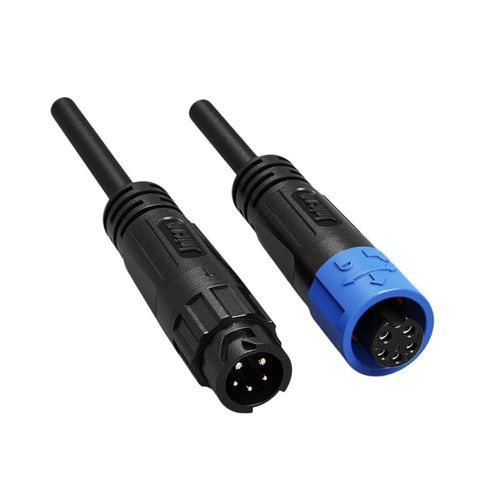

7A+2A 混合推锁式防水连接器，带电缆一体成型，将电源与信号集成于同一 M12 外壳，适用于传感器和控制系统。

主要优势

• 电源与信号混合 – 单个 M12 连接器内含 2 个电源针（7A/125V，Φ1.2mm）和 3 个信号针（2A/60V，Φ1.0mm），简化传感网络与控制系统布线。
• 推锁机构 – 无需工具的快速插拔，便于快速安装。
• IP67 防水 – 电缆一体成型，提供优异的防水防尘保护，消除潜在侵入点。
• 即插即用方案 – 预成型电缆组件无须现场接线，确保连接一致性与可靠性。
• 紧凑 M12 设计 – 节省空间的 5 针配置，适用于传感网络与现场总线系统。
• 全球认证 – UL、TUV、CE 与 RoHS；按 ISO9001 流程生产。

附加说明
预成型组件通过在密封的 M12 外壳内集成电源线与数据信号线，减少现场布线错误与信号干扰。推锁配合便于在无需特殊工具的情况下快速维护和更换。

技术规格

• 型号类型：M12 2+3 针 混合（电源 + 信号）
• 针数：5 针（2 电源 + 3 信号）
• 针直径 x 数量：1.2mm（电源）+ 1.0mm（信号）
• 额定电流：7A（电源针）+ 2A（信号针）
• 额定电压：125V（电源）+ 60V（信号）
• 耐压（绝缘）：1000V（5 针混合配置）
• 支持线规：0.3mm²–1.0mm²（24–18 AWG）
• 电缆外径范围：MAX φ8.5mm
• 防护等级：IP67（电缆一体成型，防水防尘）
• 连接方式：推锁（免工具）
• 阻燃等级：UL94-V0
• 工作温度：-40°C – 105°C
• 认证：ISO9001、CE、UL、RoHS（亦参考 TUV）
