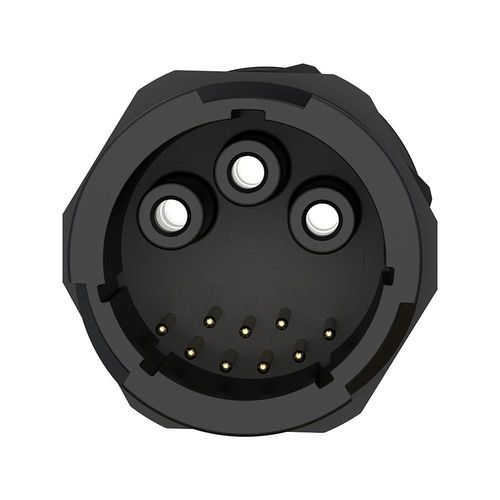

混合连接器 组合式圆形卡口式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 混合, 组合式
- 形状
- 圆形
- 连接类型
- 卡口式
- 尺寸
- M40
- 用电规格
- 3 针, 双机轴, 4 针, 2+4 针, 5 针, 3+9 针
- 材料
- 塑料
- 防护等级
- IP67, IP68, IP69K
- 规范
- RoHS指令, cULus
- 其他特性
- 阻燃, 用于多个配对元件
- 主电流
10 A, 50 A, 120 A, 150 A
- 电压
60 V, 300 V, 600 V, 1,500 V
- 温度
最多: 105 °C
(221 °F)最少: -40 °C
(-40 °F)
产品介绍
产品概述
M40 混合型防水卡口连接器（50A+10A），用于工业控制系统，将电源与多路信号整合于同一紧凑外壳。
产品概览
主要参数
优势与技术亮点
M40 混合型防水卡口连接器（50A+10A），用于工业控制系统，将电源与多路信号整合于同一紧凑外壳。
产品概览
- 电源与信号混合 – 3 根 50A 电源触点（3.6 mm）与 9 根 10A 信号触点（1.5 mm）一体化设计。
- 卡口锁定 – 四分之一转快速接拔，防振结构确保机械锁紧可靠。
- 防水防尘 – 标准 IP67；可按需提供 IP68/IP69K 版本。
- 控制系统兼容 – 适用于 PLC 网络、自动化反馈线及盘内连接。
- 认证 – ISO9001、CE、UL、RoHS、TUV。
主要参数
- 系列 / 型号：M40
- 配置：3+9 针（电源 + 信号）
- 电源触点：3 × 3.6 mm，额定 50A
- 信号触点：9 × 1.5 mm，额定 10A
- 电流标称（3+9）：50A + 10A
- 电压标称（3+9）：300V + 60V
- 耐压：1500V
- 电缆截面积：电源 1.0–6 mm²（18–9 AWG）；信号 0.3–0.75 mm²（24–18 AWG）
- 最大外径：MAX φ25.0 mm
- 防护等级：IP67（标准）；可选 IP68/IP69K
- 连接方式：卡口锁（四分之一转）
- 阻燃等级：外壳 UL94 V-0
- 工作温度：-40°C 至 +105°C
- 耐用性：≥500 次连接循环
优势与技术亮点
- 适用于户外与恶劣环境的可靠防水防尘密封。
- 宽温度范围，针对特定应用可提供高温版本。
- 高强度阻燃工程塑料外壳（UL94 V-0）。
- 结构坚固：抗冲击设计及防振卡口锁。
- 面向长期工业部署设计，具备国际认证。
