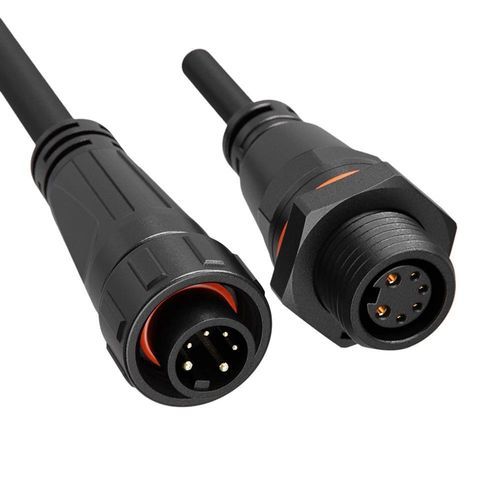

M16 混合型防水连接器 10A+5A，将电源与信号接点集成于一体的螺纹锁紧外壳；可现场装配或随线成型提供。

产品概述

• 电源与信号混合 – 2 个电源针（10A/125V，Φ1.5mm）和 4 个信号针（5A/60V，Φ1.0mm）集成于单个 M16 连接器，简化布线并节省面板空间。
• 螺纹锁紧结构 – 螺纹耦合确保连接牢固，并具防振设计，适用于工业环境。
• IP68 防水 – 对灰尘和长期浸泡密封；可选 IP69K 以满足高压清洗需求。
• 紧凑的 M16 外形 – 混合接点配置适合空间受限的安装与复杂系统。
• 装配选项 – 提供现场装配（焊接/压接）或随线成型方案。
• 认证 – ISO9001、CE、UL、RoHS，适用时可提供 TUV 列表。

主要特性与优势

• IP68 密封在严苛工业环境中提供可靠保护；针对强力清洗可选 IP69K。
• 工作温度范围 -40°C 至 +105°C（部分系列可达 +125°C 用于储能类应用）。
• 外壳通过 UL94-V0 阻燃等级，提高防火安全性和抗冲击性能。
• 耐插拔设计：500 次以上插拔寿命，适应频繁连接/断开场景。

规格表
产品详情 | 规格1 | 规格2 | 规格3 | 规格4 | 规格5 | 规格6 | 规格7
针数 | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 2+4 Pin | 7 Pin | 8 Pin
针径 X 数量 | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
额定电流 | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
额定电压 | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
耐压 | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
电缆规格 | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
直径范围 | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm
防护等级 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
连接方式 | 螺纹锁紧 | 螺纹锁紧 | 螺纹锁紧 | 螺纹锁紧 | 螺纹锁紧 | 螺纹锁紧 | 螺纹锁紧
阻燃等级 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
工作温度 | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
认证 | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

技术规格

• 型号 / 形态：M16 外壳，混合 2 电源 + 4 信号接点（2+4 Pin）。
• 电源接点：2 × Φ1.5mm，额定 10A（125V）。
• 信号接点：4 × Φ1.0mm，额定 5A（60V）。
• 电缆兼容性：混合组合（例如：0.75+0.5mm²；电源 20–18 AWG，信号 24–20 AWG）。
• 耐压：多芯数可达 1500V；混合变体表中为 500V。
• 防护等级：IP68（防尘及长期浸泡）；可选 IP69K。
• 耦合方式：螺纹锁紧（螺纹耦合）并具防振设计。
• 外壳材料：高强度阻燃聚合物，UL94-V0。
• 工作温度：-40°C 至 +105°C（部分系列可达 +125°C）。
• 插拔耐久性：500 次以上。
• 认证：ISO9001、CE、UL、RoHS，适用时可含 TUV。
