混合连接器 组合式数据供电
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 数据, 供电, 混合, 组合式
- 连接类型
- 卡口式
- 尺寸
- M40
- 用电规格
- 3 针, 双机轴, 4 针, 2+4 针, 5 针, 3+9 针
- 材料
- 塑料
- 应用领域
- 用于电动车
- 防护等级
- IP67, IP68, IP69K
- 其他特性
- 密封
- 主电流
10 A, 50 A, 120 A, 150 A
- 电压
60 V, 300 V, 600 V
- 温度
最少: -40 °C
(-40 °F)最多: 105 °C
(221 °F)
产品介绍
简短说明

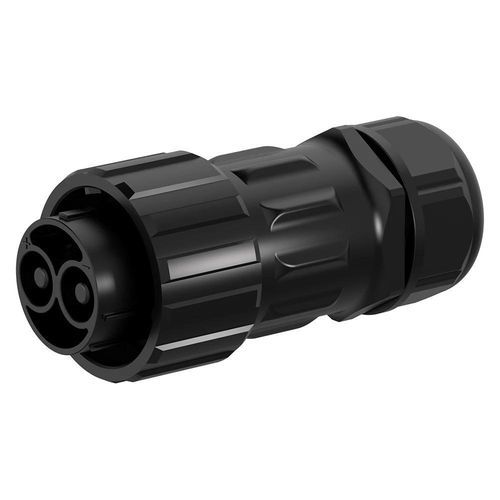

M40 2+4针混合型卡口式防水连接器，将120A电源接点与10A信号接点集成于一体，适用于BMS、能量存储、电动车及工业电源/信号一体化场景。
产品概述
产品优势
产品规格
技术参数
M40 2+4针混合型卡口式防水连接器，将120A电源接点与10A信号接点集成于一体，适用于BMS、能量存储、电动车及工业电源/信号一体化场景。
产品概述
- 电源与信号混合 – 6.0 mm电源针（120A）与1.5 mm信号针（10A）同体化，简化布线并节省空间。
- 卡口锁紧机构 – 四分之一转卡口实现快速连接，抗振动并在苛刻环境中保持可靠锁紧。
- IP67防护 – 对尘土和短时浸入实现完全密封；特定型号可选配IP68/IP69K。
- 面向BMS及混合系统设计 – 优化用于电池管理系统、能量存储、EV充电接口及电源/信号合并应用。
- 国际认证 – 符合CE、UL、TUV及RoHS，满足工业部署需求。
产品优势
- 可靠的环境防护 – 标配IP67，需长时间浸没或高压清洗时可选IP68/IP69K。
- 宽工作温度范围 – 标准 -40°C 至 +105°C；部分能量存储系列可达 +125°C。
- 高强度阻燃外壳 – 工程塑料外壳，UL94 V-0 级，具备抗冲击保护。
- 高插拔寿命 – 额定寿命 500 次以上，确保频繁插拔场景下接触稳定。
产品规格
- 可选配置 – 2、3、4、5、2+4（电源+信号）、3+9（电源+信号）。
- 针径 – 电源：6.0 mm（120A）；信号：1.5 mm（10A）；部分系列另有8.0 mm、3.6 mm 等。
- 电流与电压额定 – 大径电源针可达150A/600V；2+4配置典型为120A（电源）+10A（信号），600V/60V。
- 耐压 – 部分配置达5000V；2+4版本典型为3000V。
- 适配电缆截面 – 电源：4–25 mm²（10–3 AWG）；信号：0.3–1.5 mm²（24–16 AWG）。
- 防护与耐用性 – 标配IP67；外壳UL94-V0；插拔寿命>500次。
技术参数
- 型号系列：M40
- 本产品配置：2+4 针混合（电源 + 信号）
- 电源针尺寸：6.0 mm
- 信号针尺寸：1.5 mm
- 额定电流：120A（电源）+10A（信号）
- 额定电压：600V（电源）+60V（信号）
- 耐压：3000V（典型）
- 支持电缆截面：电源 4–25 mm²（10–3 AWG）；信号 0.3–1.5 mm²（24–16 AWG）
- 最大直径范围：MAX φ25.0 mm
- 防护等级：IP67（标准）；IP68/IP69K 可选
- 连接方式：卡口锁（四分之一转，抗振动）
- 外壳阻燃等级：UL94-V0
- 工作温度：-40°C 至 +105°C（部分可达 +125°C）
- 插拔耐久：≥500 次
- 典型应用：BMS、能量存储、EV 充电、工业电源/信号集成
- 认证：ISO9001、CE、UL、TUV、RoHS
