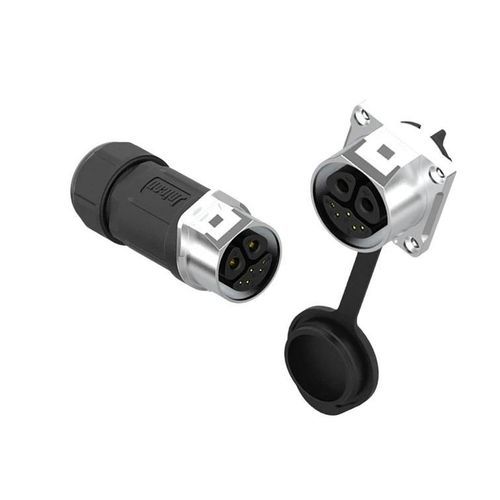

混合连接器 线对线连接夹锁式大电流
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 混合
- 尺寸
- 线对线连接
- 连接类型
- 夹锁式
- 用电规格
- 大电流, 3 针, 双机轴, 4 针, 2+5 针, 5 针
- 材料
- 热熔塑料主体
- 防护等级
- IP67
- 其他特性
- 密封
- 主电流
5 A, 30 A, 50 A
- 电压
60 V, 300 V
- 温度
最多: 105 °C
(221 °F)最少: -40 °C
(-40 °F)
产品介绍
产品摘要
混合防水连接器，将50A电源触点与5A信号触点整合于紧凑的IP67外壳中，适用于户外及工业环境的智能照明与控制系统。
概述
产品规格（表）
特性 / 技术规格
混合防水连接器，将50A电源触点与5A信号触点整合于紧凑的IP67外壳中，适用于户外及工业环境的智能照明与控制系统。
概述
- 电源与信号混合：电源针50A（3.6 mm）与信号针5A（1.0 mm）合为一体，简化布线并节省空间。
- QuickLock 锁紧机构：免工具连接，带有可听见的卡嗒声和抗振锁定，保持可靠固定。
- IP67 防护：防尘并能承受短时浸入，适合恶劣户外环境。
- 适配智能照明：适用于LED模块、照明控制器及混合电源/信号系统。
- 全球认证：ISO9001、CE、UL、RoHS；在具备IATF/ISO能力的工厂生产。
产品规格（表）
- 针数：2 Pin | 3 Pin | 4 Pin | 5 Pin | 2+5 Pin
- 针径 × 数量：3.6 mm | 3.6 mm | 2.7 mm | 2.7 mm | 3.6 + 1.0 mm
- 额定电流：50A | 50A | 30A | 30A | 50A + 5A
- 额定电压：300V | 300V | 300V | 300V | 300V + 60V
- 耐压：2000V | 2000V | 1500V | 1500V | 约1500V
- 电缆规格：1.5 mm²–6 mm² (16–9 AWG) | 1.5 mm²–6 mm² (16–9 AWG) | 1.0 mm²–4 mm² (18–12 AWG) | 1.0 mm²–4 mm² (18–12 AWG) | 1.0 mm²–4 mm² (18–12 AWG)
- 最大直径范围：MAX Φ16.0 mm
- 防护等级：IP67
- 连接方式：QuickLock（免工具）
- 阻燃等级：UL94‑V0
- 工作温度：-40℃ – 105℃
- 认证：ISO9001、CE、UL、RoHS
特性 / 技术规格
- 系列 / 型号：MJ24（2+5 针混合版本）。
- 电源触点：50A 电源针（直径 3.6 mm），电源部分额定 50A。
- 信号触点：5A 信号针（直径 1.0 mm），信号部分额定 5A。
- 组合额定（2+5 针）：50A（电源）+ 5A（信号）。
- 额定电压：电源触点 300V；信号额外 60V（混合版本标注为 300V + 60V）。
- 耐压：2+5 针版本约 1500V。
- 电缆规格兼容性：混合版本通常支持 1.0 mm²–4 mm²（18–12 AWG）。
- 最大电缆直径：MAX Φ16.0 mm。
- 防护等级：IP67（防尘且可短时浸入）。
- 锁紧机构：QuickLock 免工具锁紧，具可听见卡嗒声与抗振保持。
- 外壳材料与阻燃等级：UL94‑V0 阻燃外壳。
- 工作温度范围：-40℃ 至 +105℃。
- 接插耐久性：设计用于高插拔次数（系列参考 500+ 次）。
- 认证：ISO9001、CE、UL、RoHS（系列级认证）。
