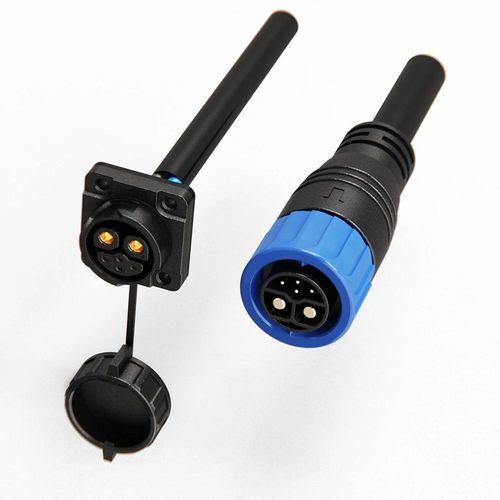

混合连接器

数据供电线对线连接

产品概述
50A+5A 混合型推锁防水连接器，IP67 防护等级，集成电源与信号传输，适用于工业自动化与能源系统。将大电流电源触点与信号触点集成于单一 M23 外壳，简化布线并提供可靠的密封与耐振动的配合性能。

主要特性

• 高电流混合设计 – 单个 6 针连接器内包含 50A 电源触点（φ3.6mm）与 5A 信号触点（φ1.0mm），简化布线并节省配电箱空间。
• 推入式锁紧结构 – 无需工具的快速连接与断开，采用自锁设计，确保连接稳固且耐振动。
• IP67 防水防尘 – 完全密封，适应恶劣工业与室外环境的可靠运行。
• 广泛的电缆兼容性 – 支持 0.3mm²–6mm²（24–9 AWG）电缆，最大外径 φ16mm，安装灵活。
• 高性能材料 – 外壳为 UL94 V-0 阻燃工程塑料，触点为铜合金并镀银，导电性优良。
• 国际认证 – 通过 UL、TUV、CE 与 RoHS 认证。

产品规格（表）
产品明细 — 规格 1 — 规格 2 — 规格 3
针数 — 6（2+4） 针 — 8（2+1+5） 针 — 15（2+13） 针
针径×数量 — φ3.6+φ1.0 — φ3.6+φ2.0+φ1.0 — φ2.4+φ1.0
额定电流 — 50A+5A — 50A+15A+5A — 20A+5A
额定电压 — 300V+60V — 300V+125V+60V — 125V+60V
耐压 — 5000V — 3000V — 3000V
电缆截面积 — 0.3mm²–6mm²(24–9AWG) — 0.3mm²–6mm²(24–9AWG) — 0.3mm²–6mm²(24–9AWG)
直径范围 — 最大 φ16mm — 最大 φ16mm — 最大 φ16mm
防护等级 — IP67 — IP67 — IP67
连接方式 — Push Locking — Push Locking — Push Locking
阻燃等级 — UL94-V0 — UL94-V0 — UL94-V0
工作温度 — -40℃ – 105℃ — -40℃ – 105℃ — -40℃ – 105℃
认证 — ISO9001, CE, UL, ROHS — ISO9001, CE, UL, ROHS — ISO9001, CE, UL, ROHS

技术规格

• 系列 / 型号：M23 系列（6 针混合型）
• 针脚配置：6 针（2 电源 + 4 信号）
• 电源触点尺寸：φ3.6 mm（电源触点）
• 信号触点尺寸：φ1.0 mm（信号触点）
• 额定电流：50A（电源）+ 5A（信号）
• 额定电压：300V（电源）+ 60V（信号）
• 耐压：5000V
• 支持电缆截面积：0.3 mm² – 6 mm²（24 – 9 AWG）
• 最大电缆直径：φ16 mm
• 防护：IP67（防水防尘）
• 连接方式：推入式锁紧（无需工具，自锁）
• 外壳材料：UL94 V-0 阻燃工程塑料
• 触点材料/表面处理：铜合金触点 镀银
• 工作温度：-40°C 至 +105°C
• 插拔耐久性：额定 >500 次插拔
• 认证：ISO9001, CE, UL, RoHS, TUV（工厂级 UL/TUV 标注）
