混合连接器

数据供电线对线连接

产品概述

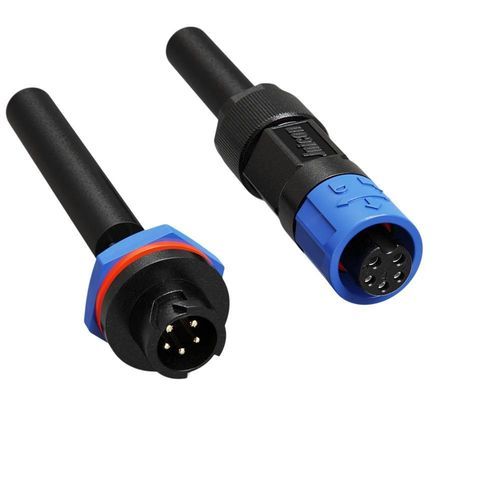

M12 2+3针混合型推锁防水圆形连接器（7A+2A），在紧凑外壳内集成2个电源针和3个信号针。用于简化配线并为智能电表、门禁和物联网设备提供可靠的电源与信号传输。

主要特性

• 电源与信号混合 – 集成2个电源针（7A/125V，Φ1.2mm）和3个信号针（2A/60V，Φ1.0mm），减少线缆数量，便于安装。
• 适用于智能设备 – 适配智能电表、智能门锁、智能照明、IoT传感节点等需合并电源与控制线的设备。
• 推入式锁定机构 – 无需工具的快速插拔并具备可靠的锁定，适合现场安装与维护。
• IP67防水防尘 – 防尘且可短时浸水；可按需提供更高防护等级（如IP69K）用于清洗环境。
• 紧凑M12结构 – 标准M12外形，适配空间受限的外壳。
• 可靠性经验证 – 外壳为UL94 V-0阻燃材料，触点为铜合金，工作温度范围宽（-40°C至105°C），插拔寿命500次以上。
• 全球认证 – 在ISO9001认证工厂生产，符合CE、UL和RoHS标准。

应用

• 智能电表与能量计量
• 智能门锁与门禁控制
• 智能照明与户外LED系统
• 物联网传感节点与环境监测设备
• 工业自动化的传感器与执行器

产品表 – 2+3（5针混合）配置参数
针数：5针
针径 X 数量：1.2+1.0mm
电流额定：7A+2A
电压额定：125V+60V
耐压：1000V
适配线规：0.3mm²-1.0mm²（24-18AWG）
直径范围：最大 φ8.5mm
防护等级：IP67
连接方式：推锁式
阻燃等级：UL94-V0
工作温度：-40℃ – 105℃
认证：ISO9001, CE, UL, ROHS

附加技术说明

• 外壳：采用UL94 V-0阻燃工程塑料以保证电气安全。
• 触点：铜合金触点，提供稳定导电性和耐久性。
• 插拔寿命：经验证可达500次以上的插拔循环，满足现场重复连接需求。
• 可选定制功能：可提供IP69K及特定线缆密封变体，以满足苛刻或冲洗环境（按订单定制）。

参数 / 技术规格

• 系列：M12
• 名称：2+3针混合（电源 + 信号）
• 电流：电源针 7A / 信号针 2A
• 额定电压：电源 125V / 信号 60V
• 防护等级：IP67（标准）
• 外壳材料：工程塑料，UL94 V-0
• 触点材料：铜合金
• 温度范围：-40℃ 至 105℃
• 适配电缆：0.3mm² 至 1.0mm²（24-18 AWG）
• 插拔寿命：500+ 次
• 标准与认证：ISO9001, CE, UL, RoHS
