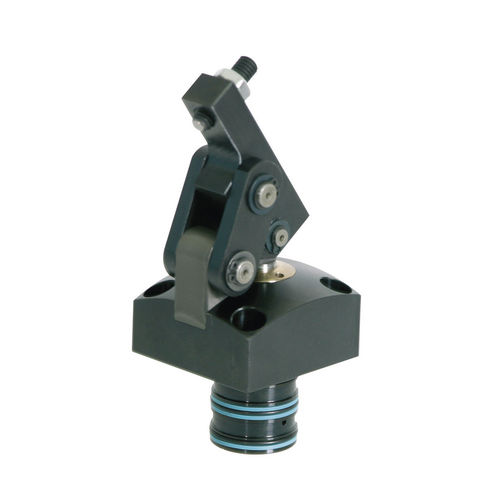

双作用液压铰接法兰 B1.8251 series

紧凑型

带金属刮边，可选配位置监控器 双作用，最大工作压力 250 巴 带金属防尘圈，可选位置监控、 双作用，最大工作压力 250 巴 铰链式夹具是一种低成本的液压夹紧元件，具有多种安装和连接可能性。如果夹紧杆完全缩回，夹具的装载和卸载都不会受到阻碍。 工件上比夹紧杆稍宽的夹紧凹槽足以作为夹紧面。特殊的运动学设计使得对变形非常敏感的工件在夹紧时几乎不会产生侧向载荷。 对元件加压时，活塞向上运动，夹紧杆通过铰链向前旋转，同时向下夹紧工件。活塞力偏离 180°，可作为夹紧力使用，几乎不会降低效率。 如果夹紧面正好位于夹紧范围的中心，则不会对工件产生侧向载荷。 夹具本体可在夹具内凹入，直至法兰。也可选择中间板进行高度调节。 所有型号均可选配加长活塞杆以及感应式或气动式位置监控装置。
