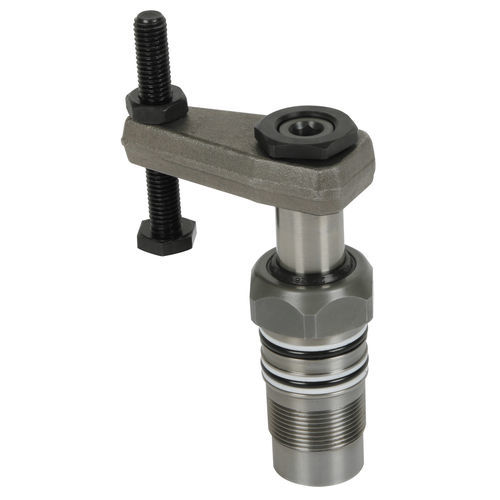

液压夹紧设备 B1.891 series

用于零件加工旋转式双作用

当需要保持夹具工件区域没有捆绑带和夹紧元件，以便不受限制地装载和卸载工件时，就需要使用这些液压摆动夹具。 这种设计使摆动式夹钳即使在受限制的地方也能使用。螺纹体摆动卡箍可直接嵌入夹具，直至六角。 通过两个孔进油，可连接 3 个接头和软管： 1.单独连接 只使用一个摆动卡箍，两个接口都可直接连接。 2.串联连接 如果多个摆动卡箍排成一排，则孔的排列和尺寸必须符合目录表 B1.891。当然，也可以使用 G1/4 插头（部件号 3610 006）代替膨胀塞。 3.连接外壳 通过作为附件提供的连接外壳，可以用螺钉单独固定摆动卡箍并进行管道连接。 标准摆动角度为 45°、60° 和 90° ±2°。 可在任何角度位置安装夹紧臂 所有设备都配有活塞杆刮水器和过载保护装置，在每 180° 角时都会卡住。 这是摆动运动的初始位置。
