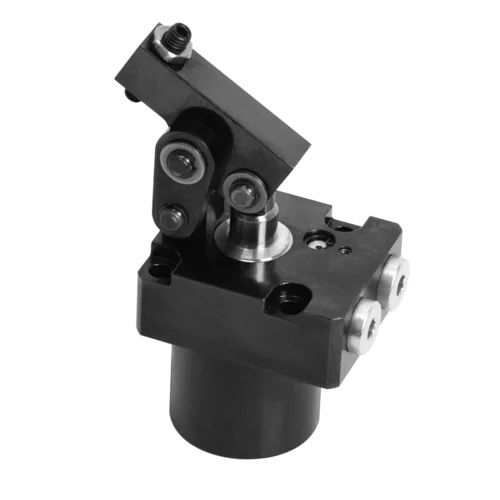

双作用液压铰接法兰 B1.8268 series

带节流阀、金属雨刷边和可选的位置监控器 双作用，最大工作压力 70 巴 铰链夹紧器是一个双作用液压缸，内置夹紧杆。给元件加压时，活塞向上运动，夹紧杆在铰链上向前旋转，同时向下夹紧工件。活塞力偏差为 180°，根据杠杆长度的不同，该力可用作夹紧力。 如果夹紧面与夹紧杠杆的旋转中心处于同一高度，则运动学设计不会使侧面载荷进入工件。 3 个可用的夹紧方向（L、G、R）使其更容易适应工件形状或液压连接。所有尺寸均可选配用于外部位置监控的开关杆。夹紧和松开位置的电气和气动位置监控器可作为附件提供。
