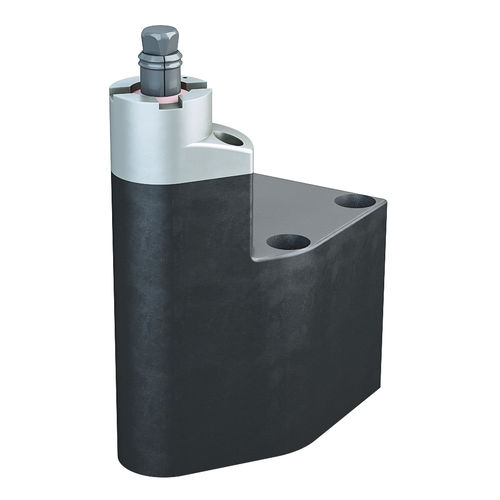

镗孔夹紧设备 B1.486

液压驱动双作用紧凑型

- 气动阀座检查和夹紧监控 - 孔径 Ø 8 - 12 毫米 - 双作用，最大工作压力 80 和 120 巴 液压孔夹特别适用于夹持支撑面上有光滑孔的工件，孔径范围为 8 - 12 毫米。 工件直接放置在孔夹的硬化支撑上，在夹持过程中不会变形。由于夹紧是在孔内进行的，因此其余 5 个表面均可自由加工。 双作用液压缸操作偏心布置在夹紧螺栓安全啮合的外壳边缘的连接螺栓。 该锥形夹紧螺栓将淬硬的夹紧衬套撑大，使其顶点穿入工件的孔表面，并与之紧密配合（参见 "夹紧原理"）。 松开工件支撑后，夹紧螺栓和夹紧衬套可快速更换。镗孔夹具可留在夹具上，液压油不会泄漏。 所有功能均可气动监控。使用正气压保护连接可防止液体和切屑进入夹紧套。
