紧凑型夹紧设备 B1.8271

液压用于零件加工旋转式

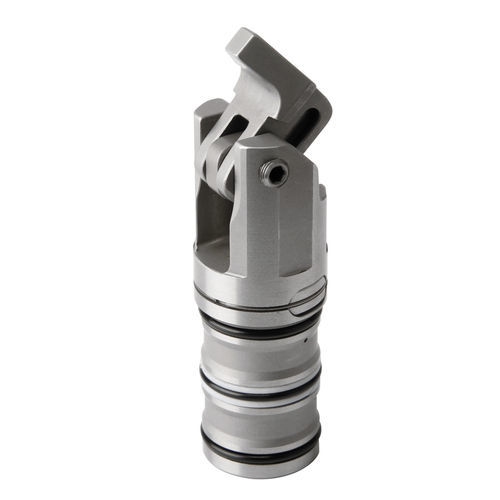

双作用，最大工作压力 200 巴 迷你紧凑型卡箍设计用于液压夹具，通过夹具本体上的钻孔通道实现供油。 由于外壳直径仅为 22 毫米，迷你紧凑型卡箍可以安装在液压夹紧元件空间不足的地方。在多夹具中，油缸之间的最小距离为 28 毫米。工件上的夹紧凹槽比夹紧杆稍宽即可。 微型紧凑型液压夹具是一种双作用拉式油缸，其部分线性行程用于将夹紧杆摆动到工件上。为了减小尺寸，它省去了通常用于螺钉固定的法兰。取而代之的是在筒形孔的径向槽中插入 2 个夹紧件。安装时，这些夹紧件通过可从上方触及的固定螺钉进行径向扩张。因此，夹紧力是通过外形配合补偿的，没有间隙。 微型紧凑卡箍可在筒形孔中旋转 360°。
