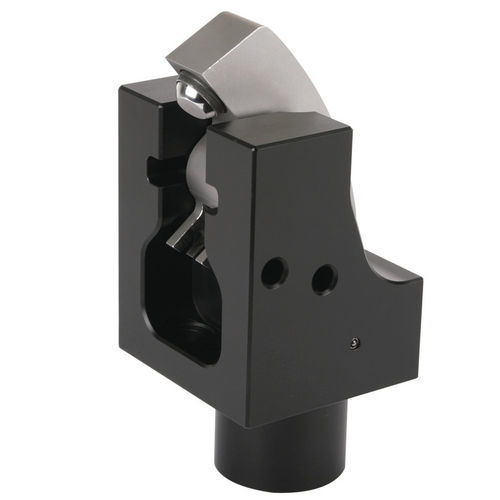

旋转式夹紧设备 B1.8242

液压用于零件加工双作用

紧凑型，可选配位置监控器 双作用，最大工作压力 350 巴 在滑动枢轴卡箍的情况下，活塞力通过夹紧杆偏离 180°，可作为夹紧力使用，几乎不会降低效率。滑动枢轴卡箍的运动学原理允许在松开卡箍时将卡箍杆向后滑动，以便无障碍地插入工件。 夹紧杆的位置可通过感应式接近开关或气动喷嘴进行监控。枢轴滑动夹具可以安装在夹具本体的孔中，直至法兰表面，也可以通过作为附件提供的中间板安装。对于这两种解决方案，不仅可以通过接头连接，还可以通过夹具本体上的钻孔通道供应液压油。
