3D视觉传感器 surfaceCONTROL 3D 2500

用于识别物体用于人体感应缺陷检测

产品概述
surfaceCONTROL 3D 2500 快照传感器针对漫反射表面的几何形状、形状检测和表面检测提供直接的 3D 测量。该传感器适用于自动化在线（inline）、近线（at-line）和计量室的应用，采用条纹/结构化光投影，采集的图像传输至外部控制器（SC2500）以快速生成 3D 数据。三种型号覆盖不同测量区域。

主要特性

• 适用于大型工件的较大测量场：最大 650 x 495 mm
• 测量范围深度大：高达 300 mm
• 采集时间从 0.5 s 起
• 重复精度高达 3.0 µm；最高精度公称值可达 0.5 µm
• 采集的图像由外部控制器处理为 3D 数据
• 提供三种型号以覆盖不同测量场
• 数字接口（通过控制器 SC2500）：GigE Vision / GenICam
• 工业接口（通过 2D/3D Gateway）：Gigabit Ethernet (GigE Vision / GenICam)、USB2.0、PROFINET、EtherCAT、EtherNet/IP

控制器与软件

• 控制器：SC2500，通过千兆以太网实现快速数据输出
• 2D/3D Gateway II 支持工业现场总线（EtherNet/IP、PROFINET、EtherCAT）
• 软件工具：3DInspect、DefMap3D、InspectionTools 用于精确的 3D 测量和表面检测
• 兼容 GigE Vision/GenICam，并提供完整的 SDK 以便客户集成

应用示例

• 几何 3D 检测、形状检测与表面检测
• 自动化生产线中的在线检测、工艺监控与质量控制
• Stop & Go 过程中的非接触式测量
• 形状、位置和表面一致性检测

技术参数

• 测量原理：条纹/结构化光投影（3D 快照）
• 最大测量场：650 x 495 mm（型号相关）
• 测量深度：高达 300 mm
• 图像采集时间：从 0.5 s 起
• 重复精度：高达 3.0 µm；最高精度公称值可达 0.5 µm
• 控制器：SC2500（快速数据输出）
• 接口：GigE Vision / GenICam（SC2500）；GigE Vision / GenICam、USB2.0、PROFINET、EtherCAT、EtherNet/IP（2D/3D Gateway）
• 提供三种型号以覆盖不同测量场

图像

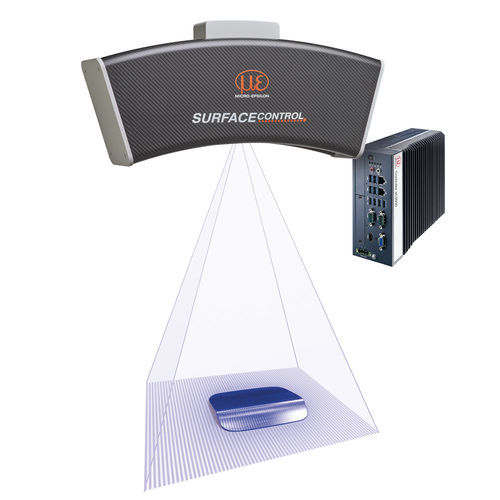

产品图片展示条纹图案采集、软件中颜色化的 3D 可视化以及快速的 3D 数据输出。
