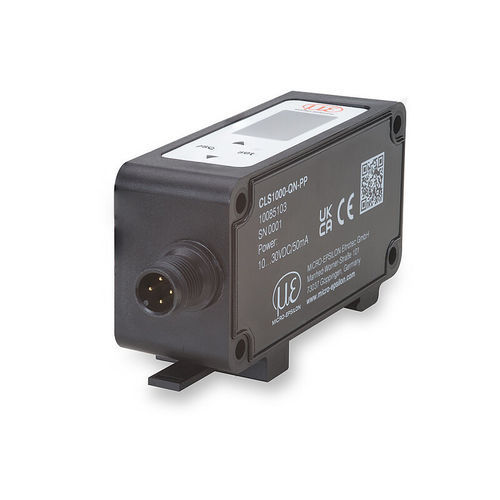

灯光光学传感器 optoCONTROL CLS1000

用于严苛环境模拟输出光纤

概述
optoCONTROL CLS1000 是一款用于光纤传感器的工业控制器，提供多种型号以满足开关量、无电位、电压与电流模拟输出的需求。各型号支持 NPN、PNP 和 推挽（PP）输出，可根据需求选择带触发或不带触发的版本。

可用型号

• CLS1000-QN：反相（Q / QN）开关输出，断线情况下仍能保证安全行为。
• CLS1000-2Q：两路可独立调整的开关输出，具有独立阈值设置。
• CLS1000-OC：带光耦输出，实现输出电路的无电位开关与电气隔离。
• CLS1000-AU：模拟电压输出（0 … 10 V，可自由缩放）并带额外开关输出。
• CLS1000-AI：模拟电流输出（0 … 20 mA 或 4 … 20 mA，可自由缩放）并带额外开关输出。

操作与配置
可直接在控制器上完成调试或通过外部示教（teach‑in）配置。两个4位数字显示器可显示编程步骤、状态指示及设定/实际值，便于快速配置与故障诊断。

主要功能与模式

• 多种示教模式：QN/2Q/OC 型最多 7 种，AU/AI 型最多 9 种，支持在反射或透射模式下精确检测极细微结构。
• 可切换输出类型：可选择 NPN、PNP 或 推挽（PP）以适配不同接线需求。
• 触发选项：可选带或不带触发，支持多种触发类型。

关于模拟输出的说明

• AU：电压输出 0 … 10 V，可自由缩放，作为强度输出便于简单信号处理。
• AI：电流输出 0 … 20 mA 或 4 … 20 mA，可自由缩放，作为强度输出；并带额外开关输出。

安全与隔离

• CLS1000-QN：反相输出提供断线安全保护。
• CLS1000-OC：光耦输出实现无电位开关与输出电路的电隔离。

下载与设置
各型号的数据表、设置指南及产品文档可供下载，用于支持设备选型与安装调试。

技术规格

• 产品系列：optoCONTROL CLS1000
• 可用型号：CLS1000-QN、CLS1000-2Q、CLS1000-OC、CLS1000-AU、CLS1000-AI
• 输出配置：可切换 NPN、PNP、推挽（PP）
• 开关输出：QN = 反相输出（Q/QN）；2Q = 两路独立输出；OC = 光耦（无电位）
• 模拟输出：AU = 0 … 10 V；AI = 0 … 20 mA 或 4 … 20 mA
• 示教模式：最多 7 种（QN/2Q/OC），最多 9 种（AU/AI）
• 显示与接口：两个4位数字显示器，用于可视化编程步骤、状态与值
• 典型应用：工业光纤传感检测，反射/透射模式下的精密物体检测与模拟信号处理
