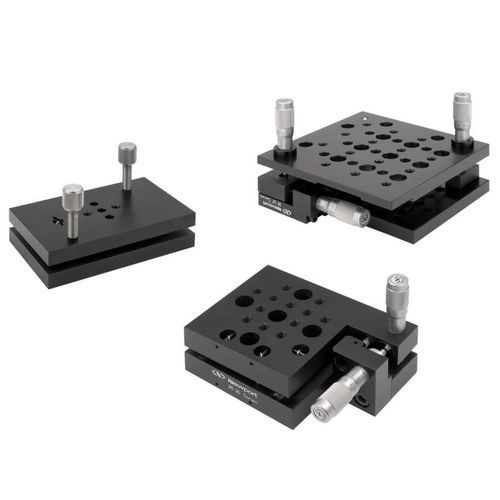

倾斜式位移台 M series

XYZ轴机动多轴

这些多轴倾斜平台可实现倾斜和旋转调整，从而对齐光学组件。它们采用运动学设计，具有经过硬化和抛光的接触点，并可进行弹簧预加载的调整以消除侧隙。 •稳定、运动学设计 •2 和 3 轴倾斜和倾斜/旋转版本 •兼容 423 和 433 平移台 •大量的安装孔 倾斜、俯仰和旋转 这些多轴平台提供了用于校准光学组件的倾斜、俯仰和旋转调整。 型号36具有仰角倾斜调整和旋转调整功能，使安装平台绕着运动枢轴点旋转，非常适合用作指针。 型号37提供了完全的三轴角向自由定位。当与XYZ位移台一起使用时，它可提供六个自由度以实现整体定位功能。 型号39 提供了两个角向调整轴，使已安装的组件可以平行于任意平面定向。 兼容线性位移台 这类俯仰位移台非常适合安装线性位移台，例如 423 和 443，从而可提供具有完整对准能力的组件。在左侧，443线性位移台被安装在型号39的顶部，可进行倾斜/俯仰调节。在右侧，将型号36安装到423线性位移台的xy组合上。
